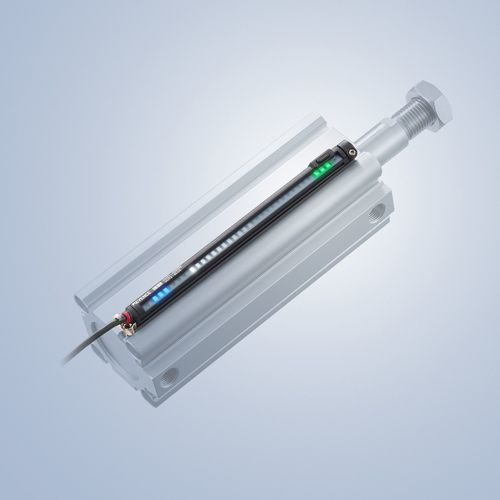

Sensor de posição linear CS-L series

sem contatomagnéticocom saída digital

Visão geral
A série CS-L é um sensor linear para cilindro pneumático que fornece indicação visível em tempo real da posição do pistão através de um LED em barra de comprimento total. Permite montagem superior sem desmontar o cilindro e configuração rápida por ensino de 2 pontos via botão. O sensor fornece dados de posição do pistão e nível de impacto para suportar diagnóstico e otimização do tempo de ciclo.

Principais características

• LED em barra de comprimento total para visibilidade ao vivo da posição do pistão.
• Ensino simples de 2 pontos (botão) para configuração rápida sem necessidade de alinhamento.
• Montagem superior — instalação/remoção sem desmontar o cilindro.
• Fornece posição do pistão e nível de impacto (shock) para diagnóstico e controle de processo.
• Padrão: 2 saídas por sensor; terceira saída opcional e configuração avançada via amplificador de alta funcionalidade.

Detalhes
O CS-L usa um LED em barra visível para exibir a posição do pistão com resolução fina. A instalação é feita por cima, na ranhura do cilindro, evitando desmontagem. As configurações são realizadas com um botão de ensino de 2 pontos e podem ser bloqueadas para evitar alterações acidentais. O sensor fornece dados de nível de impacto e tempo de curso para ajudar na detecção precoce de falhas e na melhoria de processos. A fiação suporta fios soltos ou conectores M8; observe que certas funcionalidades requerem o tipo de conector PNP M8. Um amplificador opcional de alta funcionalidade permite ajustar a janela de set-point, criar uma terceira saída, configurar remotamente em instalações de difícil acesso e pode ser desconectado após a configuração se necessário.

Aplicações / Casos de uso

• Monitoramento em tempo real da posição do pistão para ajuste de processo e resolução de problemas.
• Controle baseado em posição ou intertravamentos usando pontos ensinados.
• Diagnósticos de máquina usando saídas de nível de impacto e tempo de curso.
• Ambientes onde a remoção do cilindro para instalação do sensor não é prática.

Especificações técnicas

• Série / Modelo: CS-L series
• Indicação visível: LED em barra de comprimento total (posição do pistão em tempo real)
• Resolução de posição (reportada): 1 mm
• Método de ensino: ensino de 2 pontos (botão)
• Instalação: montagem superior (não requer desmontagem do cilindro)
• Saídas: 2 saídas padrão; 3ª saída opcional via amplificador de alta funcionalidade
• Funções do amplificador: janela de set-point ajustável, capacidade de criar 3ª saída, configuração remota para instalações de difícil acesso; amplificador pode ser desconectado após configuração
• Conector / fiação: suporta fios soltos ou conectores M8 (certas funções requerem tipo PNP M8)
• Diagnósticos: nível de impacto e informações de tempo de curso para monitoramento de desempenho
