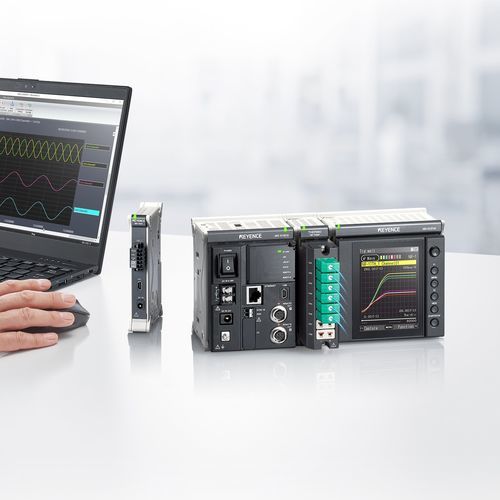

Registrador de dados de tensão NR-X

de aceleraçãode correntede temperatura

Visão geral
A NR-X Series é uma plataforma compacta de registrador de dados multi-entrada, projetada para medições sincronizadas e multicanais em uma ampla gama de aplicações de teste e monitoramento. Suporta vários tipos de sinal e expansão modular para concentrar a aquisição em um único sistema.

Principais pontos

• Suporte a múltiplos tipos de unidades de medição a partir de uma mesma plataforma
• Formato compacto e transportável para uso em laboratório e em campo
• Arquitetura de cabeamento reduzido com unidades remotas para minimizar cabeamento no local
• Software para PC intuitivo para configuração rápida de canais e exportação de dados em formatos padrão

Aplicações

• Testes de P&D e durabilidade para carroçaria e chassi
• Verificação de desempenho de PCBs e componentes eletrônicos
• Monitoramento de processos, por exemplo controle de temperatura em máquinas de moldagem
• Testes de fadiga de longo prazo para HVAC e equipamentos externos

Recursos — Capacidade de medição e sistema
A NR-X Series aceita até oito tipos de unidades de medição e pode ser expandida para centenas de canais sincronizados a partir de uma única plataforma. Sinais suportados: tensão, temperatura, corrente, deformação, aceleração, pulso e CAN. O sistema oferece conversão A/D de alta resolução com amostragem em nível de microssegundos e arquitetura projetada para minimizar ruído e manter a integridade do sinal em muitos canais simultâneos.

Recursos — Usabilidade e fluxo de trabalho

• Sistema de cabeamento reduzido e unidades remotas permitem cabeamento próximo aos pontos de medição para reduzir tempo de setup e erros de cabeamento
• Software para PC permite configuração fácil de canais e exportação direta para formatos padrão (por exemplo, Excel) para agilizar análise e relatórios
• Suporte a câmera sincronizada com dados para alinhar medições registradas com vídeo e acelerar o diagnóstico
• Monitoramento em tempo real com gráficos ao vivo e visualização remota; opção de LAN sem fio para medição e monitoramento distribuídos

Recursos — Durabilidade e ambientes
As unidades são projetadas para ambientes exigentes com resistência a vibração/choque, ampla tolerância de temperatura e proteção contra água e poeira, adequadas para condições de laboratório e campo adversas. Variantes reforçadas estão disponíveis para exposição a água, areia, lama e altas temperaturas.

Alimentação e portabilidade
Opções de alimentação AC, DC e bateria estão disponíveis. A opção de bateria de íon-lítio de alta capacidade permite coletas de dados prolongadas (operação estendida indicada até aproximadamente 800 minutos com bateria de alta capacidade).

Especificações técnicas

• Nome da série: NR-X Series
• Tipos de unidades suportadas: até 8
• Canais expansíveis máximos: até 576 canais sincronizados
• Tipos de sinais suportados: tensão, temperatura, corrente, deformação, aceleração, pulso, CAN
• Capacidade de amostragem: amostragem de alta velocidade em nível de microssegundos com conversão A/D de alta resolução
• Cabeamento: sistema de cabeamento reduzido com unidades remotas para conexão próxima aos pontos de medição
• Sincronização de dados: suporta captura de vídeo sincronizada com os dados
• Operação em tempo real: conexão PC ao vivo e visualização remota; LAN sem fio opcional
• Opções de alimentação: AC, DC, bateria; bateria de íon-lítio de alta capacidade disponível
• Durabilidade: resistência a vibração/choque aprox. 10G/100G; faixa de operação aprox. -40°C a +85°C (-40°F a +185°F)
• Proteção de entrada: IP65/IP67; classificação de invólucro até Type 4X para exposição externa
• Unidades reforçadas: disponíveis para água, areia, lama e ambientes de alta temperatura
• Casos de uso típicos: testes de P&D, durabilidade automotiva, verificação de PCB, monitoramento de temperatura de moldagem, análise de fadiga de longo prazo, monitoramento HVAC e de produção
