Refrigerador criogênico

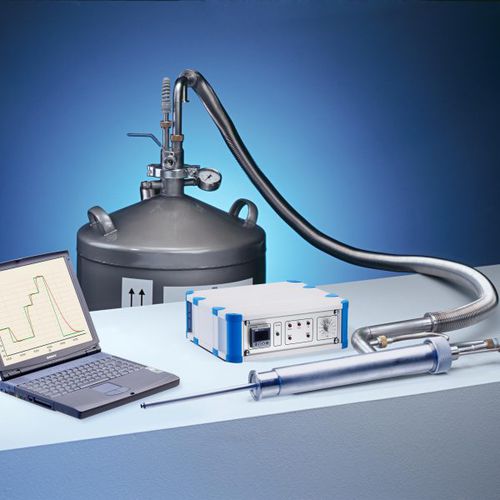

KALTGAS é um sistema de têmpera que utiliza a temperatura muito baixa do nitrogênio líquido como um agente refrigerante. O jato vaporiza o nitrogênio líquido em um recipiente criogênico, produzindo um fluxo constante de gás criogênico. Este vaporizador LN2 (Jet) pode ser ajustado para minimizar o consumo de nitrogênio líquido e para ajustar a taxa de resfriamento e o volume do fluxo de gás. O fluxo de gás criogênico é então canalizado através de uma linha metálica flexível isolada a vácuo (linha de gás N) para o objeto que você deseja resfriar. Um sistema KALTGAS necessita apenas de alguns minutos para produzir um fluxo de gás frio com uma temperatura tão baixa quanto -180°C (-292°F). Na maioria dos casos, este sistema KALTGAS é utilizado apenas para produzir um fluxo de gás frio. O volume do fluxo de gás é ajustado com a unidade de controlo de segurança. Uma vez que o sistema controlado funciona sem um permutador de calor, não é possível manter uma estabilidade de temperatura precisa. Para alcançar uma boa temperatura e estabilidade de controle, um módulo de pós-aquecimento (trocador de calor) deve ser instalado. Este módulo pode ser conectado diretamente à linha, ou instalado em uma câmara ao lado do fluxo de gás frio. O trocador de calor é projetado para aquecer o fluxo de gás frio até a temperatura desejada. O produto final, um fluxo de gás claramente quantificado que sai do permutador de calor a uma temperatura claramente definida, está pronto a ser utilizado como agente de arrefecimento. Através da incorporação de um controlador de temperatura optimizado no interior do comando de segurança, é possível obter uma estabilidade de temperatura de ±0,1°C. Com a unidade de controle de segurança padrão, uma estabilidade de temperatura melhor que ±0,2°C pode ser alcançada em um estado estável.
