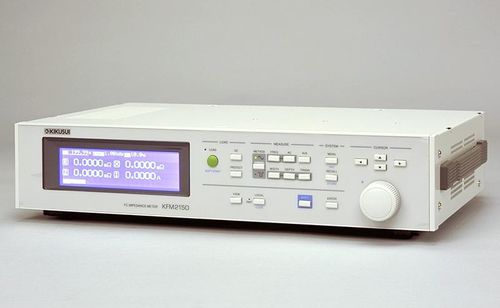

Medidor de impedância KFM2150

de bancada

Esboço O sistema KFM2150 é um sistema de medição de impedância de célula de combustível configurado com um medidor de impedância de célula de combustível KFM2150 e uma carga electrónica da série PLZ-4W. A combinação das séries KFM2150 e PLZ-4WA (tipo de entrada 0V) suporta a medição da impedância para uma única célula de célula de combustível. Além da medição de impedância com o método de impedância AC, o sistema KFM2150 fornece a medição IR com o método de interrupção de corrente. O software de aplicação permite testar cada característica da célula de combustível, tais como características I-V, características de Corrente Constante, método de Interrupção de Corrente e gráfico Cole-Cole através do método de impedância CA. Além disso, cada teste pode ser realizado em uma ordem especificada. Características Capaz de medir impedância na faixa de frequência de 10 mHz a 20 kHz. Operação paralela pelo mesmo modelo da série PLZ-4W aumenta a capacidade de corrente e a capacidade de potência. Capacidade de potência: 1000 W, 200 A, terminal de entrada de carga: 1.5 V a 150 V (sistema KFM2150 1000-01) 660 W, 132 A, terminal de entrada de carga: 0 V a 150 V (sistema KFM2150 660-01A) A medição da corrente AC pode ser definida de 0,1% a 10% (0,1% unidade) da corrente de carga DC. Capaz de medição de IV com o método de interrupção de corrente. Capaz de variar a corrente da carga DC enquanto mantém a medição da corrente AC ajustada (%). Equipado com proteção de baixa tensão Interface externa equipada como padrão (RS232C, GPIB, USB)
