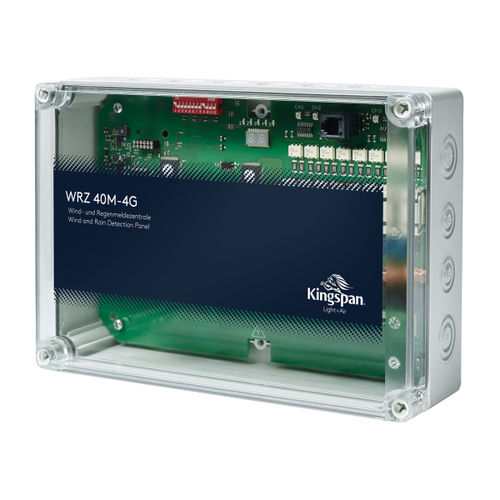

Painel de controle de potência WRZ 40M/4G

para instalação de ventilaçãoelétricocom interruptor

Painel de controlo de ventilação para o funcionamento de, no máx. 40 x 230 V AC para accionamentos de ventilação (p. ex. M3) com um consumo total de corrente de 8 A, repartidos por 4 grupos de motores. Ligação opcional de interruptores de ventilação e sensores de vento/chuva. Vantagens/caraterísticas - Ligação para até dois sensores de vento/chuva WRM/2 24V ou até dois sensores de chuva RM/2 24V (tipo WRZ 40 M/4G) - Ligação para interruptores de ventilação de 230 V e 24 V - Fecho automático de janelas, abas e cúpulas de clarabóias acionados por accionamentos de 230 V CA após sinal de vento/chuva - 4 contactos de relé sem potencial para quadruplicar e enviar um sinal de vento/chuva (tipo WRZ 10 M/1G) - Transmissão do sinal de vento/chuva controlada por temporizador, configurável através de interrutor DIP - Alimentação temporizada da saída de acionamento CLOSE (a função de ventilação é libertada apesar do sinal de vento/chuva), configurável através de interrutor DIP (tipo WRZ 10 M/1G) - Possibilidade de ligação em cascata de vários WRZ 10M-1G para duplicar o sinal; podem ser ligados no máximo 4 com um interrutor DIP. 4 podem ser colocados em cascata com um WRZ40M-4G - Indicação visual do estado - Indicação do acionamento dos respectivos detectores, separados por vento e chuva Aplicações - Accionamentos de ventilação de 230 V AC e sensores de vento/chuva de 24 V DC Material - Caixa de plástico para instalação à superfície - Cor: Cinzento Propriedades eléctricas - Alimentação de energia primária - Tensão de alimentação: 230 V AC (±10 %), fusível de proteção separado - Consumo de energia: Máx. 1860 W - Consumo de energia (em espera): Depende das cargas ligadas - Terminal de ligação: Terminal de mola max. 2.5 mm - Tensão: 230 V AC (nominal) (±10 %)
