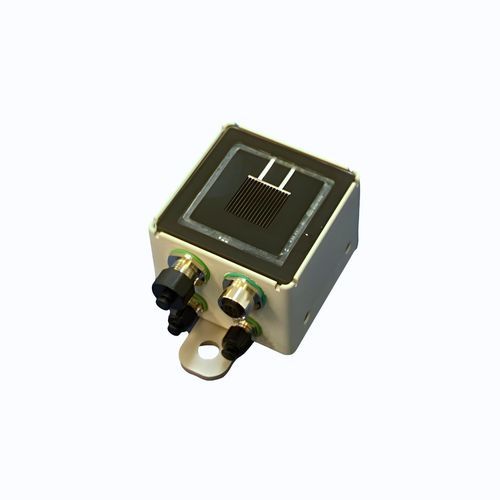

Piranômetro digital RC22M

RS-485ModBUS RTU

Visão geral
O sistema RC22M Reference Cell and Accessories é uma solução compacta e modular para medição de irradiância, temperatura e vento em parques fotovoltaicos comerciais e industriais. Número da peça principal 810323-01. Projetado para operar com sensores Mars™ para monitoramento de desempenho preciso e redução de vieses por sujidade.

Principais características

• Mede irradiância, vento e temperatura: Faixa de irradiância 0 a 1500 W/m², velocidade do vento, temperatura na parte traseira do módulo (BOM) e temperatura ambiente.
• Alta precisão em ampla faixa: Projeto com auto-ranging e calibrações a 1000 W/m² (STC) e 135 W/m² (BSTC) para leituras fiáveis em irradiâncias altas e baixas.
• Design vidro até a borda: Invólucro com vidro até a borda que favorece o escoamento da água e reduz a sujidade, melhorando a consistência das medições a longo prazo.
• Comunicação Modbus RTU: Interface digital RS485 (Modbus RTU) com endereço configurável pelo utilizador para integração simples em SCADA e sistemas de registo de dados.
• Modular e expansível: Suporta sensores opcionais de velocidade do vento e RTDs para medições de temperatura ambiente e traseira do módulo.
• Instalação e configuração fáceis: Unidade compacta, fácil de montar; cabos e conectores opcionais disponíveis em várias comprimentos. Configuração e calibração através de software dedicado.

Especificações técnicas

• Product Number: 880105_A
• Faixa de medição: 0 a 1500 W/m²
• Faixa de temperatura de operação: -40 a 80 °C
• Tensão de entrada: 10–30 VDC
• Consumo de corrente: Sem sensor de vento: típ. 6 mA; com sensor de vento: < 60 mA
• Protocolo de comunicação: Modbus sobre RS485 (RTU), endereço configurável
• Grau de proteção: IP67
• Incerteza de medição: ±2,0 % @ 1000 W/m²
• Calibração de irradiância: ±1,2 % @ 1000 W/m²
• Dimensões: 65 x 65 x 48,0 mm (2,56 x 2,56 x 1,89 in)
