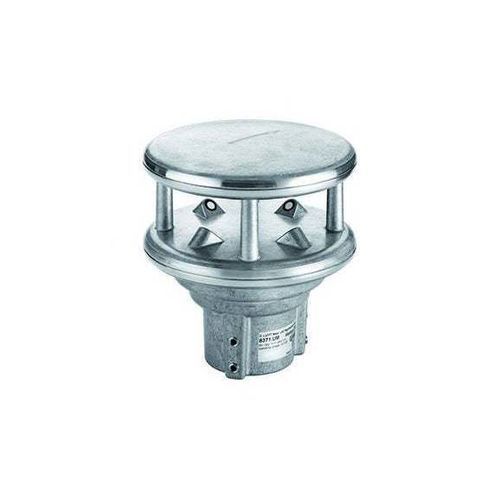

Sensor de vento ultrassônico Ventus-UMB

IP68

Visão geral
O sensor de vento ultrassônico Ventus-UMB Lufft fornece medições de alta precisão de velocidade do vento, rajadas e direção usando o método diferencial de tempo de percurso. Fornece valores instantâneos, médias vetoriais e escalares, rajada máxima, valores mín./máx. e temperatura virtual. A saída de dados está disponível por interfaces seriais ou analógicas para compatibilidade com dataloggers hidrometeorológicos e sistemas PLC. Um aquecedor automático opcional permite operação confiável em temperaturas muito baixas até -40 °C.

Vantagens

• Adequado para ambientes extremos: projeto resistente a vibrações e água do mar; aquecedor integrado opcional permite operação sem gelo até -40 °C.
• Interfaces versáteis: pré-processamento de dados integrado e protocolos de saída selecionáveis garantem compatibilidade com dataloggers e sistemas PLC comuns.
• Operação livre de manutenção: medição ultrassônica sem partes móveis; não requer recalibração periódica.

Especificações técnicas

• Taxa de amostragem: Instantâneo 1–10 s; Média 1–10 min
• Baud rate: 1200–57600
• Peso: aprox. 1,6 kg (3,6 lbs)
• Certificado de fábrica: Sim
• Saídas analógicas: 4–20 mA ou 0–10 V
• Resolução: Saída de dados 16 bit; Direção do vento 0,1°; Velocidade do vento 0,33 ft/s; Temperatura virtual 0,2 °F; Pressão do ar 0,1 hPa
• Aquecedor do transdutor: Opcional (variante de modelo)
• Sinal de saída analógica: 4–20 mA ou 0–10 V ou 2–2000 Hz
• Testes: Jarring Test (IEC 60945); Teste de corrosão (MIL-STD-810 Método 509.3); Teste sem gelo (MIL-STD-810F Método 521.2); Highly Accelerated Life Test
• Tensão de operação: 12–24 VDC / 1,2 VA (sem aquecimento); 24 VDC / 240 VA (com aquecimento)
• Dimensões: Ø aprox. 150 mm, H aprox. 170 mm
• Monitoramento do sistema e controles (indicação de estado local): Aquecimento, falha do sensor
• Altitude de operação: até 3500 m
• Temperatura ambiente: -40 a +80 °C (-40 a +176 °F)
• Precisão: Direção ±2° RMSE (>1,0 m/s); Velocidade ±0,2 m/s ou ±2% RMS (0–65 m/s), caso contrário ±5%
• Tecnologia de medição: Ultrassônica
• Proteção do invólucro: IP68
• Faixa de medição: Direção 0–359,9°; Velocidade 0–90 m/s (0–295,3 ft/s); Temperatura virtual -50 a +70 °C; Pressão 300–1200 hPa
• Interface: RS485 semi-/full duplex, isolada
• Conexão de cabo: Plug de 8 pinos
• Material da carcaça: Alumínio resistente à água do mar
• Operação em barramento: Até 32 dispositivos
