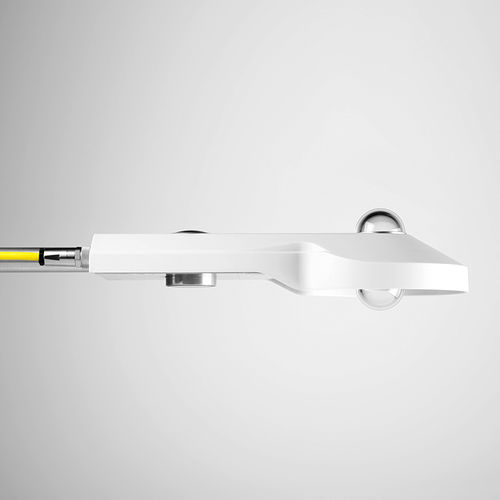

Saldo-radiômetro CNR4

de infravermelho

O radiómetro de rede CNR4 mede o balanço de energia entre a radiação de onda curta e de onda longa do infravermelho distante (FIR) que entra e a radiação de onda curta reflectida na superfície e a radiação de onda longa que sai. O radiómetro de rede CNR4 é constituído por um par de piranómetros, um virado para cima e o outro para baixo, e um par de pirgeómetros com uma configuração semelhante. O detetor superior de ondas longas do CNR4 tem uma cúpula em forma de menisco. Isto garante que as gotas de água se desprendam facilmente e melhora o campo de visão para quase 180°, em comparação com os 150° de uma janela plana. Dois sensores de temperatura, um Pt-100 e um Thermistor, estão integrados para compatibilidade com todos os registadores de dados. O sensor de temperatura é utilizado para fornecer informações para corrigir as leituras de infravermelhos relativamente à temperatura da caixa do instrumento. O design é muito leve e tem um protetor solar integrado que reduz os efeitos térmicos nas medições de ondas longas e ondas curtas. A haste de montagem pode ser desaparafusada para transporte. Uma unidade de ventilação CNF4 opcional com aquecedor foi concebida como uma extensão do para-sol e pode ser montada de novo no CNR4 ou posteriormente. Esta unidade é compacta e proporciona um fluxo de ar eficiente sobre as cúpulas e as janelas para minimizar a formação de orvalho e reduzir a frequência das limpezas. O aquecedor integrado pode ser utilizado para derreter o gelo. Atributos técnicos Precisão espetral - 300 - 2800 nm (SW) 4,5 - 42 µm (LW) Dependência de temperatura - 4% 14 - +104 °F (-10 - +40 °C) Não-linearidade - 1% Tempo de resposta - 18 s Sensibilidade - 5 - 20 µV/W/m² Gama de temperaturas de funcionamento 1 - -40 - +176 °F (-40 - +80 °C) Saídas - Analógicas 4 x separadas para cima/para baixo e LW/SW
