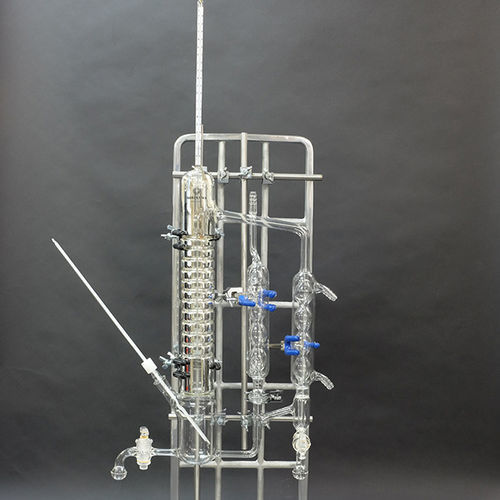

Coluna de destilação em vidro borossilicato

resistente

Visão geral
Este aparelho destina-se a obter dados de equilíbrio vapor–líquido (VLE) para sistemas binários e a gerar diagramas de equilíbrio x–y pelo método Othmer. A unidade apresenta 4 estágios teóricos e possui coluna com jaqueta para reduzir a influência da temperatura ambiente.

Função

• x e y indicam a fração molar do componente de menor ponto de ebulição na fase líquida (x) e na fase vapor (y).
• Quando a mistura binária é aquecida até o equilíbrio, amostras das fases líquida e vapor são coletadas e analisadas por cromatografia gasosa para obter pontos (x, y).
• Alterando a composição de alimentação e repetindo as medições, obtêm-se pontos adicionais (x, y) para construir o diagrama x–y completo.
• A coluna é com jaqueta para minimizar a influência da temperatura ambiente nas medições de equilíbrio.

Características / especificações técnicas

• Método: destilação de equilíbrio vapor/liquido tipo Othmer
• Finalidade: medição do VLE para sistemas de dois componentes e criação de diagramas de equilíbrio x–y
• Valores medidos: x (fração molar na fase líquida), y (fração molar na fase vapor)
• Análise: cromatografia gasosa para determinação da composição das fases
• Coluna: coluna com jaqueta para minimizar a influência da temperatura externa
• Estágios teóricos: 4 estágios teóricos
• Fabricante: Kiriyama glass

Observações
Desenhos de montagem e fotografias são fornecidos; a operação permite recolher dados de composição para construir diagramas x–y e calcular os estágios teóricos.
