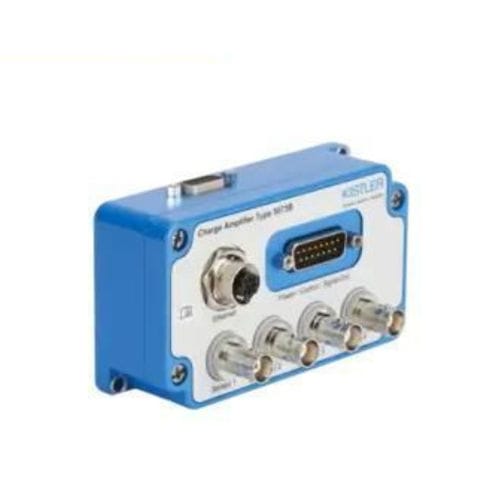

Amplificador de sinal 5073B series

de transimpedânciade correntede tensão

Descrição
O amplificador de carga industrial multiuso (ICAM-B) pode ser utilizado sempre que grandezas mecânicas são medidas com sensores piezoelétricos. Sensores piezoelétricos geram uma carga elétrica que varia proporcionalmente à carga aplicada. O amplificador de carga tipo 5073B converte um sinal de carga em um sinal de tensão de baixa impedância. Abrange sinais lentos, quase estáticos, bem como processos dinâmicos. Dependendo da variante, até quatro sensores podem ser conectados simultaneamente. O 5073B combina roteamento analógico comprovado com conexão IIoT em paralelo e processamento remoto de dados. A interface web permite visualizar os dados de medição e oferece acesso seguro e conveniente a várias opções de configuração, como min/max, RMS, valores integrais, filtros passa-baixo e passa-alto, avaliações e canais virtuais. A licença IIoT desbloqueia os protocolos OPC-UA e MQTT para streaming de dados e parametrização.

Principais características / vantagens

• Amplitude de medição ajustável: ±20 ... ±1 000 000 pC
• 1, 2, 3 ou 4 canais com configuração e controlo individuais
• Sinal de saída: ±10 V ou 4 ... 20 mA com largura de banda até 20 kHz
• Interface web para configuração do equipamento
• Streaming digital de dados até 1 kSps
• Canais virtuais para cálculos em tempo real a partir de um ou mais canais de sensor
• Funções: pico e integral, valores RMS, filtro passa-baixo e filtro passa-alto comutável

Especificações técnicas

• Modelo: 5073B
• Princípio de medição: converte saída de carga de sensores piezoelétricos em sinal de tensão de baixa impedância
• Faixa de medição: ajustável de ±20 pC a ±1 000 000 pC
• Canais: 1 a 4, configuração e controlo individuais por canal
• Saídas analógicas: ±10 V ou 4 ... 20 mA (selecionável)
• Largura de banda analógica: até 20 kHz
• Streaming digital: até 1 kSps
• Processamento em tempo real: canais virtuais para cálculos a partir de um ou mais canais
• Funções integradas: pico, integral, RMS, filtro passa-baixo, filtro passa-alto comutável, avaliações min/max
• Interface: Ethernet com interface web para visualização e configuração
• Opção IIoT: licença que habilita OPC-UA e MQTT
• Aplicações: medições dinâmicas e quase estáticas; adequado para ambientes industriais severos
