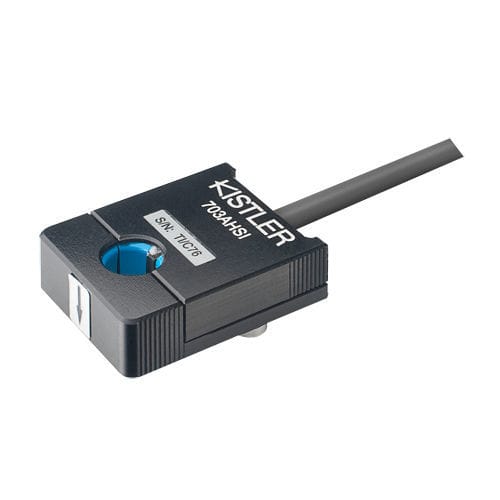

Sensor de corrente toroidal M703AHSI

CCCA

Sensor de corrente AC/DC e de impulsos de corrente Aplicável ao diâmetro do fio 2,7 ... 3,0 mm Tensões de alimentação: 5 ... 10,5 VDC (M703A); 9 ... 20 VDC (M703B) O sensor de corrente e de impulsos de corrente do tipo M703A... é utilizado para a medição de corrente DC e AC, bem como de impulsos de corrente. O sensor de impulsos de corrente baseia-se no princípio de medição Hall e permite assim a medição indireta da amperagem num fio. As vantagens são: O sinal de medição é isolado galvanicamente do fio elétrico, a sua corrente deve ser medida. Além disso, não é necessário dividir o fio elétrico. Variações no fio sob tensão produzem uma variação no campo magnético em torno do fio. Um sensor Hall com núcleo toroidal detecta as variações do campo magnético e fornece uma tensão de saída, que é proporcional à corrente. A qualidade da tensão de alimentação influi linearmente na sensibilidade e, por conseguinte, na gama de medição.
