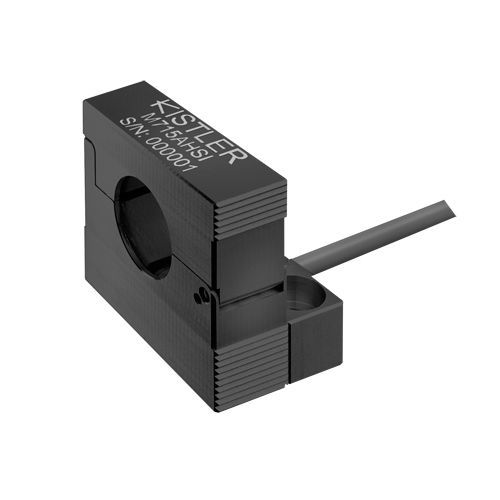

Sensor de corrente toroidal M715AHSI

CCCA

- Aplicável ao diâmetro do fio 13,5 ... 15,0 mm - Tensão de alimentação: 4,5 ... 10,5 VDC O sensor de corrente e de impulsos de corrente do tipo M715A... é utilizado para a medição de corrente DC e AC, bem como de impulsos de corrente. O sensor de impulsos de corrente baseia-se no princípio de medição Hall e permite a medição indireta de corrente num fio. As vantagens são: O sinal de medição é isolado galvanicamente do fio elétrico, a sua corrente deve ser medida. Além disso, não é necessário dividir o fio elétrico. As variações no fio sob tensão produzem uma variação no campo magnético à volta do fio. Um sensor Hall com núcleo toroidal detecta as variações do campo magnético e fornece uma tensão de saída, que é proporcional à corrente.
