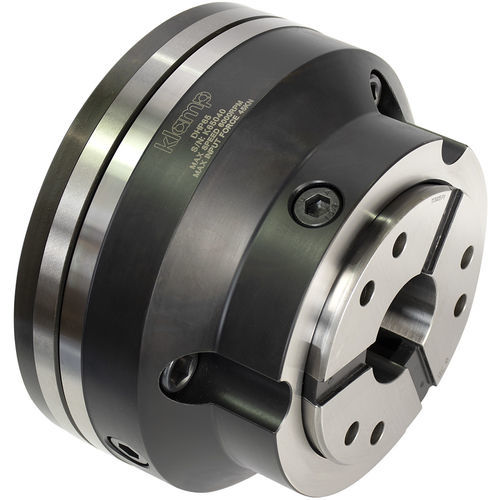

Porta-pinça para usinagem DHP65A5de mandrilarpara torneamentode alta velocidade
Guardar nos favoritos
Comparar
Características
- Aplicações
- para usinagem, de mandrilar, para torneamento
- Outras características
- de alta velocidade, de troca rápida, para máquina-ferramenta, pull-back, autocentrante
- Diâmetro de fixação
MÍN: 4 mm
(0,16 in)MÁX: 65 mm
(2,56 in)- Velocidade de rotação
MÍN: 0 rpm
(0 rad.min-1)MÁX: 6.000 rpm
(37.699 rad.min-1)
Descrição
Visão geral do produto
Principais características
Compatibilidade
Construção e proteção
Desempenho e montagem
Durabilidade e design
Notas adicionais
Especificações
- Mandril porta-pinças com design compacto e ação pull-back para fixação segura e precisa. Montagem: A5. Modelo: DHP65A5.
Principais características
- Troca de pinça ultrarrápida: aprox. 10 segundos
- Faixa de aperto: 4 - 65 mm
- Incremento da pinça: 1 mm
- Curso da luva: 4,5 mm
- Força máxima de entrada: 45 kN
- Força máxima de aperto: 105 kN
- Velocidade máxima: 6000 min-1
- Tipo de pinça compatível: DC-65 Varibore
Compatibilidade
- Aceita pinças DC-65 Varibore com especificação de precisão ±0,5 mm; fornecido com superfícies de aperto lisas ou serrilhadas.
- Intercambiável com mandris de potência série B-200 (quick gun-change pull-back).
Construção e proteção
- Borracha vulcanizada entre segmentos de aço endurecido para proteção contra entrada de fluido de corte e cavacos.
- Projeto totalmente selado com vedações O-ring; não é necessário lubrificante para operação.
Desempenho e montagem
- Ação pull-back: a pinça é puxada para dentro do mandril para fechar e empurrada para fora para abrir; não há paradas traseiras fornecidas.
- Montagem direta no fuso do torno ou via placa adaptadora de precisão; fornecido com parafusos de montagem e conector drawtube usinado para instalação imediata.
- Design de montagem direta garante alta concentricidade, adequado para operações em maior velocidade onde um mandril de 3 garras pode ser menos apropriado.
Durabilidade e design
- Corpo cementado para otimizar rigidez e vida útil.
- Corpo curto com ampla faixa de aperto graças às pinças Varibore; pequeno diâmetro de nariz para melhor folga da ferramenta.
Notas adicionais
- Rebaixo e perfis especiais disponíveis mediante solicitação.
Especificações
- Modelo: DHP65A5
- Montagem: A5
- Faixa de aperto: 4 - 65 mm
- Incremento da pinça: 1 mm
- Curso da luva: 4,5 mm
- Força máxima de entrada: 45 kN
- Força máxima de aperto: 105 kN
- Velocidade máxima: 6000 min-1
- Peso: 11.6 kg
- Tipo de pinça compatível: DC-65 Varibore
- Cilindros compatíveis: S1875, SS1771, SR1566
- Acessórios fornecidos: parafusos de montagem e conector drawtube; superfícies de aperto lisas ou serrilhadas disponíveis
