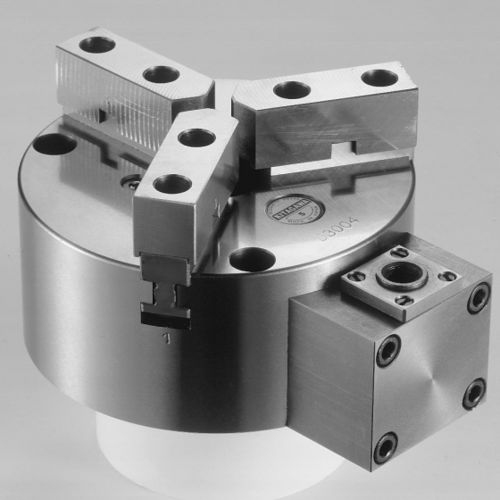

Mandril de fixação de peças para torneamento SC-5S

para torneamento internopara torneamento externomanual

Visão geral do produto
Mandril scroll estacionário para fixação de peças em tornos e montagens em dispositivos de fixação.

• Disponível em multiplaca para montagem simples em gabaritos.
• Design compacto para instalações com espaço reduzido.
• Mandíbulas macias são usináveis para adaptar-se a vários tipos de peça.

Principais características

• Força máxima de aperto (kN): 12
• Torque admissível da alavanca (N·m): 39.2
• Peso (kg): 5.3
• Faixa de aperto externa (mm): 3~110
• Faixa de aperto interna (mm): 33~100

Especificações do produto (resumo)
Modelo: SC-4S — SC-5S
Força máxima de aperto (kN): 9.6 — 12
Torque da alavanca (N·m): 27.5 — 39.2
Diâmetro de aperto (Externo, mm): 3～95 — 3～110
Diâmetro de aperto (Interno, mm): 29～84 — 33～100
Peso líquido (kg) (com mandíbulas macias): 4 — 5.3
Desenho geral: PDF disponível para cada modelo
DXF/DWG: Arquivos DXF e DWG disponíveis para cada modelo

Especificações técnicas

• Marca: Kitagawa
• Modelo: SC-5S
• SKU: sc-5s
• Força máxima de aperto: 12 kN (SC-5S)
• Torque admissível da alavanca: 39.2 N·m (SC-5S)
• Peso líquido (com mandíbulas macias): 5.3 kg (SC-5S)
• Faixa de aperto externa (SC-5S): 3–110 mm
• Faixa de aperto interna (SC-5S): 33–100 mm
• Disponível em multiplaca para montagem em gabaritos
• Mandíbulas macias: usináveis para adaptar as peças
