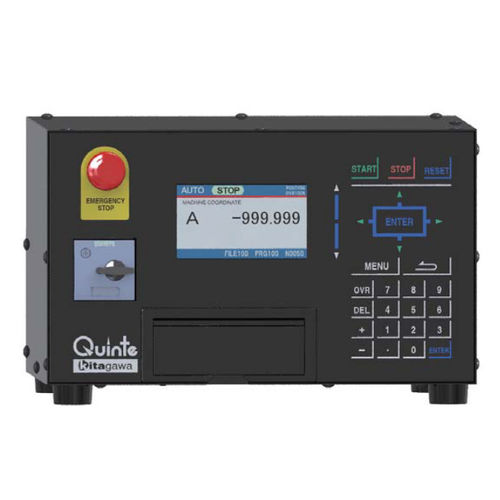

  • Produto: Kitagawa Quinte QTC100 — controlador padrão de 4.º eixo para mesas rotativas CNC e controlo de eixos
  • Controlo de eixo único com ecrã a cores de alta resolução e monitorização em tempo real
  • Interfaces: EtherCAT, expansão E/S, slot MMC; RS422C opcional e gerador de pulsos manual opcional


Principais características
  • Ecrã a cores
    • TFT de alta resolução (480 × 272) mostra posição atual, programa em execução, informações do motor e estado.
  • Fácil introdução e gestão de programas
    • O ecrã interativo de edição reduz erros de entrada; programas e parâmetros E/S podem ser geridos por cartão MMC removível.
  • Redução do tempo de indexação
    • A comunicação EtherCAT de alta velocidade reduz os ciclos de indexação e melhora a produtividade.
  • Flexibilidade na seleção de motores
    • Suporta vários servomotores (ex.: 200 W) para diferentes operações de usinagem e ambientes.
  • Expansão E/S e saídas de sinal
    • A expansão E/S permite seleção de programas e saída da posição WZRN e sinais M para o controlador da máquina.
  • Parada de emergência e segurança
    • Suporta entradas externas de parada de emergência e parada forçada do servo; disponíveis dois pares de sinais de saída EMG Stop.
  • Acessórios opcionais
    • Gerador de pulsos manual (opcional) e interface RS422C (opcional).


Especificações técnicas
  • Modelo: Quinte QTC100
  • Marca: Kitagawa
  • Eixos controlados: 1 axis
  • Servo motor: AC servo motor with absolute encoder
  • Unidade de ajuste: 0.001°
  • Unidade controlada: 0.0001°
  • Ângulo máximo ajustável: 9999 rotações + 360° ± 999.999°
  • Partição igual: 0–9999 partições (divisível em setores)
  • Capacidade de programa: Max. program No. 999; 9999 blocks/CH
  • Método de comando: Absolute / incremental (selecionável G90/G91)
  • Retorno à posição zero: MZRN e WZRN (comando por entrada externa)
  • Alimentação manual: Avanço rápido, avanço lento, avanço por passo
  • Funções preparatórias: Dwell, Lead Cutting, função de buffer, presença de grampo, verificação de desvios, início por intertravamento, início contínuo, repetição, salto de loop, absoluto/incremental
  • Função de alarme: Número e mensagem de alarme exibidos automaticamente; registo de 100 alarmes
  • Exibição de ângulo: Coordenada máquina, coordenada de trabalho, coordenada relativa, deslocamento restante, coordenada global
  • Alimentação: AC 200–230 V ±10% 50/60 Hz (Mono / 3 fases)
  • Requisito de potência: 10 A
  • Dimensões (mm): 320 × 190 × 250 (L × A × P)
  • Peso: 10.0 kg
  • Ambiente: Temperatura de uso 0–45°C; armazenamento -10–60°C; humidade 20–80% RH (sem condensação); vibração ≤0.5 G; resistência a choques ≤1 G; nível de poluição 3
  • Display: TFT colorido 480 × 272
  • Sinais E/S externos: Entradas — Start, Stop, External EMG Stop1, External EMG Stop2 ; Saídas — Block completed, EMG Stop output1, EMG Stop output2, saída de alarme (contato B)
  • RS422C I/F (opção): função de controlo remoto apenas
  • Slot MMC: programas e parâmetros podem ser carregados/transferidos por cartão de memória
