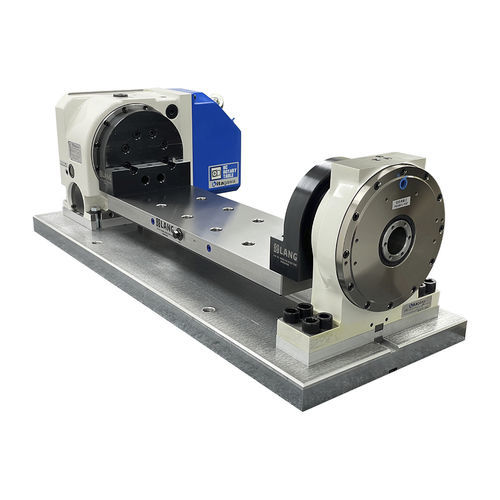

Mesa rotativa indexadora acionada por motor CB-F

horizontalflexívelde alto desempenho

Visão geral
O CB-F Production System é um trunnion unilateral concebido para fixação de peças flexível e de alto desempenho. Combina a rigidez das mesas rotativas KITAGAWA com um sistema zero-point LANG Quick.point integrado. O Quick.point é o zero-point manual mais baixo do mercado e está incorporado na ponte do trunnion para reduzir o peso total e o momento de inércia; a altura Z reduzida maximiza a área de usinagem.

Principais características

• Sistema muito rígido com elevado binário de aperto rotativo
• Elevado binário de corte para usinagem rápida de formas complexas
• Força de aperto LANG Quick.point até 6.000 kg para fixação segura
• Quick.point integrado reduz o peso e o momento de inércia
• Projeto do trunnion de fixação que proporciona excelente acesso às ferramentas e múltiplas opções de fixação
• Adaptadores retificados de precisão garantem alta repetibilidade e suportam múltiplas posições/tipos de trunnion

Informações adicionais

• Estão disponíveis várias opções de dimensões do trunnion.
• Configuração convertível de fora-do-centro para no-centro para apresentar as peças ao fuso com outra orientação; o lado invertido pode ser preparado com furos roscados/perfurados para fixações adicionais.
• A ponte pode ser rapidamente trocada entre grelhas Quick.point de 96 mm e 52 mm para layouts de fixação flexíveis (peças grandes ou várias pequenas).
• Nota: morsa LANG Makro.Grip e peças não estão incluídas no fornecimento.
• Folha de dados do trunnion disponível com dimensões e opções detalhadas (documentação técnica).

Características / especificações técnicas

• Tipo de sistema: trunnion de produção unilateral com LANG Quick.point integrado (acionamento manual)
• Força de retenção Quick.point: até 6.000 kg
• Opções de grelha Quick.point: 96 mm e 52 mm (ponte intercambiável)
• Benefício de projeto: altura Z reduzida para maximizar a área de usinagem
• Repetibilidade: adaptadores retificados de precisão para alta repetibilidade e múltiplas posições/tipos
• Funcionalidade: conversível entre configurações fora-do-centro e no-centro; lado invertido adaptável com furos roscados/perfurados
• Escopo: morsa e peças não incluídas
