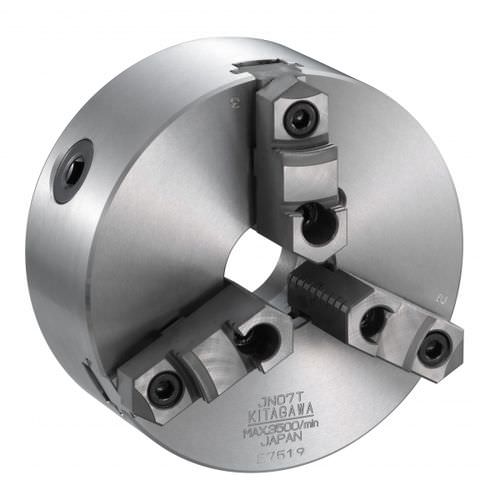

Mandril de fixação de peças para torneamento JN06

de aperto frontalautocentranteem aço

Visão geral do produto
Mandril scroll de 3 castanhas de 165 mm com montagem rebaixada. O JN06 da Kitagawa possui corpo em aço para aumentar rigidez e durabilidade; foi concebido para aplicações em tornos manuais e CNC que exigem montagem frontal rebaixada. Velocidade máxima: 4000 rpm.

Principais características

• Força de aperto estática máxima: 31 kN
• Velocidade máxima: 4000 rpm
• Peso com castanhas standard: 8,4 kg
• Momento de inércia: 0,030 kg·m2
• Faixa de aperto (externo): 3–160 mm
• Faixa de aperto (interno): 48–150 mm
• Binário da alavanca: 88,3 N·m
• Tipo de montagem: montagem rebaixada
• Material do corpo: aço

Especificações do produto
Modelo: JN06
Tipo de montagem: Montagem rebaixada
Faixa de aperto (externo): 3～160 mm
Faixa de aperto (interno): 48～150 mm
Binário da alavanca: 88,3 N·m
Força de aperto estática máxima: 31 kN
Velocidade máxima: 4000 min-1
Momento de inércia: 0,030 kg·m2
Peso líquido: 8,4 kg

Aplicações

• Tornos manuais e tornos CNC que requerem montagem frontal rebaixada
• Peças com ampla faixa de diâmetros externos e internos

Detalhes técnicos

• Marca: Kitagawa
• Modelo: JN06
• SKU: jn06
