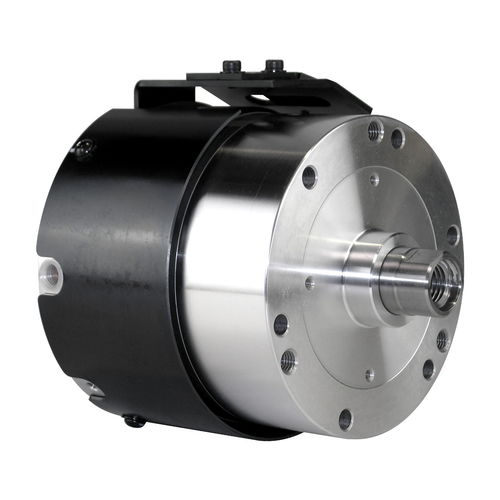

Cilindro hidráulico M1120HA21NCC24 Vintegrado
Guardar nos favoritos
Comparar
Características
- Tipo
- hidráulico
- Tipo de motor
- CC
- Tensão
- 24 V
- Outras características
- compacto, integrado, com sensor opcional, com união rotativa, roto-linear
- Curso
20 mm
(0,787 in)- Pressão
35 bar
(507,63 psi)- Força
27 kN, 28 kN
Descrição
Visão geral
Principais características
Desempenho e dimensões
Informações adicionais
Observações
Especificações técnicas
- Cilindro hidráulico de centro fechado compacto da série Kitagawa M com junta rotativa integrada que permite passagem de ar.
- Válvula de retenção e válvula de alívio integradas; inclui sensores de curso (ver especificação do sensor abaixo).
Principais características
- Junta rotativa integrada para capacidade de passagem de ar
- Válvula de retenção e válvula de alívio integradas
- Sensores de curso; modelo do sensor de proximidade BES516-325-E3R (PNP, DC 12/24 V, 200 mA)
Desempenho e dimensões
- Curso do pistão: 20 mm
- Área do pistão (lado empurrar): 87,6 cm2
- Área do pistão (lado tração): 84 cm2
- Draw bar empurrar: 28 kN
- Draw bar tração: 27 kN
- Pressão máxima de operação: 3,50 MPa
- Vazamento total (mín): 1,2
- Velocidade máxima: 6000 rpm
- Peso: 8,2 kg
- Momento de inércia: 0,016 kg·m2
Informações adicionais
- Referência draw bar: pressão máxima de operação M1120HABC 3,5 MPa; M1330HABC 4,0 MPa
- Condição de teste de vazamento total: pressão 3,0 MPa, temperatura do óleo 50°C
- Sensor de proximidade: BES516-325-E3R, fabricante B & Plus KK, DC 12/24 V, 200 mA, PNP
Observações
- SKU: m1120ha21n
- Parte da série Kitagawa M
Especificações técnicas
- Modelo: M1120HA21N
- Curso do pistão: 20 mm
- Área pistão empurrar / tração: 87,6 cm2 / 84 cm2
- Draw bar empurrar / tração: 28 kN / 27 kN
- Pressão máxima de operação: 3,50 MPa
- Vazamento total (mín): 1,2
- Velocidade máxima: 6000 rpm
- Peso: 8,2 kg
- Momento de inércia: 0,016 kg·m2
- Modelo do sensor de proximidade: BES516-325-E3R (DC 12/24 V, 200 mA, PNP)
