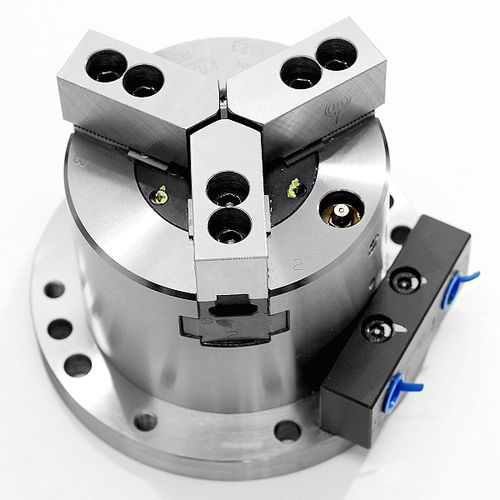

Placa de torno automática AS series

com 3 castanhasestacionáriade pinça

Visão geral do produto
Mandril de fixação estático de 110 mm com cilindro pneumático integrado. Mandril padrão Kitagawa projetado para alta precisão e elevada força de fixação, permitindo cortes e usinagens estáveis.

Principais características

• Alta precisão e elevada força de fixação para operações de corte estáveis.
• Curso das garras (Diâmetro) (mm): 5,2
• Força de fixação (kN): 7,5 (a pneumático 0,6 MPa)
• Peso (kg): 7,3
• Pressão máxima de ar (MPa): 0,7
• Garra macia compatível: SB04B1 (Standard / Extra Tall)
• Faixa de diâmetro de fixação (mm): 10 - 110 (Min. 8 mm; Max. 110 mm)
• Consumo de ar (N): 0,22 (a 0,6 MPa, curso do êmbolo por 10 mm)

Informações adicionais
A força de fixação varia conforme a posição das garras e a geometria da peça. O consumo de ar é especificado a 0,6 MPa e medido por cada 10 mm de curso do êmbolo. Garras macias e acessórios de montagem vendidos separadamente.

Especificações do produto
Modelos: AS04 | AS06 | AS08 | AS10
Curso das garras (Diâmetro) (mm): 5,2 | 5,2 | 6,3 | 6,3
Força de fixação (kN) (a pneumático 0,6 MPa): 7,5 | 21 | 33 | 48
Pressão pneumática máxima (MPa): 0,7 | 0,7 | 0,7 | 0,7
Diâmetro de fixação Máx. (mm): 110 | 165 | 210 | 254
Diâmetro de fixação Mín. (mm): 8 | 26 | 38 | 53
Peso líquido (kg): 7,3 | 16 | 27,7 | 42,5
Garras macias compatíveis: Standard / Extra Tall (parafusos de montagem das garras não incluídos)

Especificações técnicas

• Modelo: AS04
• Curso das garras (mm): 5,2
• Força de fixação: 7,5 kN (a 0,6 MPa)
• Pressão pneumática máxima: 0,7 MPa
• Faixa de diâmetro de fixação: 10 - 110 mm (Min. 8 mm; Max. 110 mm)
• Peso líquido: 7,3 kg
• Garra macia compatível: SB04B1 (Standard / Extra Tall)
• Consumo de ar: 0,22 N (a 0,6 MPa, curso do êmbolo por 10 mm)
• Cilindro pneumático integrado
• SKU: as04
