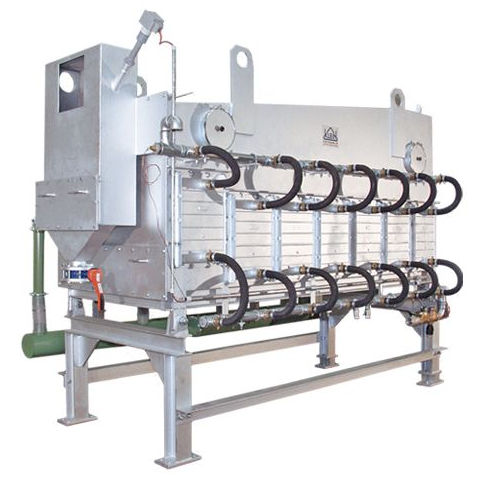

Resfriador de areia para fundição FKS

industrialcompactode leito fluidizado

O resfriador de leito fluido FKS é uma instalação para o tratamento de areia de sílica seca. A areia é resfriada até a temperatura de processamento e totalmente despoeirada para atingir um excelente nível de qualidade. A FKS é particularmente distinguida por: - operação simples e confiável - um design compacto - um conceito económico de poupança de energia Desenho O arrefecedor de leito fluidizado é equipado com placas deflectoras dispostas em ângulos rectos em relação às paredes longitudinais da carcaça, forçando a areia a fluir alternadamente sobre e sob as placas. Os espaços resultantes, as chamadas câmaras, albergam os permutadores de calor através dos quais circula a água de refrigeração. O fundo da caixa é permeável ao ar, mas não à areia. Funcionamento Enquanto a areia quente é introduzida no FKS através da entrada, o ar produzido por um ventilador é soprado através do seu fundo permeável ao ar. Este procedimento fluidifica a areia, permitindo-lhe fluir livremente e comportar-se como um líquido em tubos comunicantes. O leito de fluido é enchido até um nível máximo controlado antes de a areia sair novamente do FKS na extremidade de descarga. Enquanto a areia flui através das câmaras individuais, ela passa e é resfriada pelos trocadores de calor integrados. Na saída, um termóstato monitoriza a temperatura de saída da areia. No decurso deste processo, a poeira contida na areia é expelida pelo ar fluidizado A poeira é então evacuada para o filtro de separação de poeira através de uma linha de gás de poeira.
