Válvula de esfera

pneumáticade controlede bloqueio

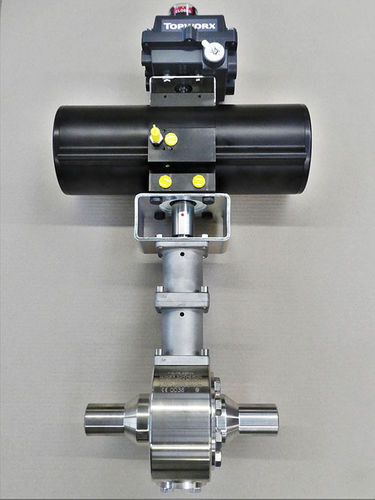

Em centrais eléctricas convencionais, tais como centrais a carvão ou a gás, a água é aquecida no gerador de vapor por combustão. O vapor resultante é utilizado para accionar turbinas a muito alta pressão e temperatura. Um gerador é acoplado a estas turbinas, o que converte a energia mecânica em energia eléctrica. Para este fim, é utilizada a válvula de esfera KLINGER Schöneberg com extremos de soldadura tipo INTEC K211-S-HT DN40 PN160. A válvula de esfera foi especialmente concebida para a aplicação de ventilação e drenagem de vapor sobreaquecido em centrais eléctricas convencionais com condições de processo de 325°C e uma pressão de funcionamento de 27,5 bar. Para proteger a unidade de automação (constituída por actuador pneumático de acção única e caixa de interruptores de limite Topworx) de temperatura excessiva, foram construídas em combinação ponte de montagem e duas extensões de haste com altura total de aproximadamente 300 mm. A variante utilizada é uma válvula de esfera montada em munhão metálico com anéis de assento com ambas as molas laterais. A esfera e os assentos são feitos de material Superduplex (1.4980) e revestidos com liga dura à base de níquel (SC4) por projecção térmica com fusão subsequente para produzir um material duro não poroso. Isto resulta na maior resistência do sistema de assento esférico durante a ciclagem térmica. Isto assegura uma vedação estanque fiável e um funcionamento sem manutenção, mesmo em aplicações com ciclos de funcionamento elevados, o que é crucial em centrais eléctricas.
