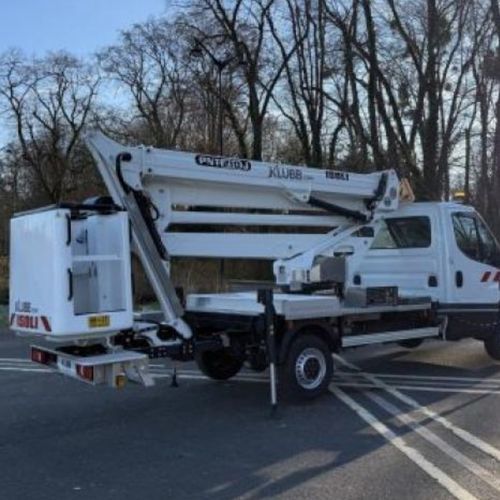

Plataforma elevatória articulada montada em caminhão PNT 210 JD4

eletro-hidráulicahidráulicaa diesel

Visão geral
O PNT 210JD4 é uma plataforma aérea articulada montada sobre chassis cabine Iveco Daily 3,5 t (entre-eixos 3750 mm). Projetada para manutenção, construção e aplicações industriais, proporciona posicionamento controlado em altura. Fornece altura de trabalho de 20,50 m (piso da plataforma 18,50 m) e até 9,60 m de alcance para operações ao redor de obstáculos e fachadas.

Dados principais / informações rápidas

• Altura de trabalho: 20,50 m (piso da plataforma 18,50 m)
• Alcance máximo: 9,60 m (texto spec) / 10,00 m (especificação técnica)
• Rotação: torre 360°, rotação da cesta ±90°
• Capacidade nominal: até 230 kg em condições padrão; até 250 kg dependendo do alcance

Características padrão

• Arranque/paragem do motor a partir da gaiola
• Contador de horas
• Circuito de emergência na bomba manual
• Controlo eletro-hidráulico proporcional em todos os movimentos
• Acesso seguro à plataforma de trabalho
• Circuito 220 V na cesta
• Cesta rotativa 2 × 90°
• Braço pendular: 120°
• Cadeia porta-mangueiras interior para proteção otimizada
• Dupla estabilização: estabilizadores dentro do perímetro do veículo e estabilizadores frontais extensíveis para máximo deslocamento
• Proteção rígida em PVC para a área de comandos superior
• Estabilizadores hidráulicos extensíveis, ajustáveis às dimensões e deslocamento desejados

Exemplos de veículos compatíveis

• Nissan Cabstar (entre-eixos 3400 mm)
• Renault Maxity (entre-eixos 3400 mm)

Especificações técnicas

• Altura máxima de trabalho: 20,50 m (67'25")
• Alcance máximo de trabalho: 10,00 m (32'80")
• Rotação do braço: 360°
• Carga máxima de trabalho: 230 kg
• Altura máxima da plataforma: 18,50 m (60'69")
• Estabilizadores: 4 em configuração HE-H
• Tamanho da cesta: 125 × 75 × 110 cm
• Categoria do chassis: ≤ 3,5 t
• Tipo de braço: articulado
• Motor: diesel
• Categoria IPAF: 1b
• Mecanismo de elevação: hidráulico
• Operadores: 2
