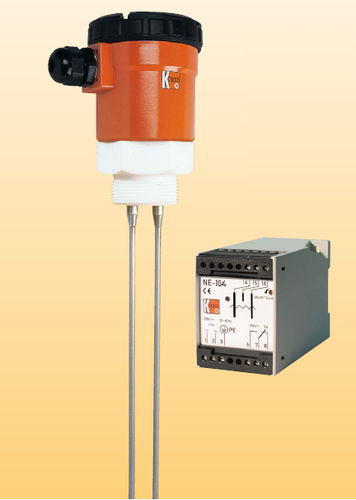

Chave de nível condutiva NES series

para líquidoscom roscamultipontos

Os interruptores de fim de curso KOBOLD do modelo NES são utilizados para a monitorização do nível e o controlo de bombas de líquidos condutores. O seu design, sem quaisquer peças móveis, permite a utilização com meios críticos que apresentem, por exemplo, conteúdo sólido, densidade insignificante ou elevada viscosidade. Os instrumentos funcionam com base no princípio da condutividade. É aplicada uma baixa tensão CA entre a parede condutora do depósito ou o elétrodo de terra (o elétrodo mais longo) e um elétrodo de ponto de comutação. Se o meio condutor entrar em contacto com os elétrodos, passa uma corrente alternada insignificante através dos elétrodos e do meio condutor até ao relé do elétrodo. O relé amplifica a corrente alternada e aciona um relé ou um controlador de bomba. É necessário um relé de elétrodo do modelo NE-104 por ponto de comutação para a sinalização. Para o controlo de mínimo/máximo, dois elétrodos de ponto de comutação devem ser ligados ao relé. O relé NE-304 funciona como dois relés individuais (NE-104).
