Medidor de vazão de área variável BGN

volumétricopara líquidosDN 15 mm (1/2")

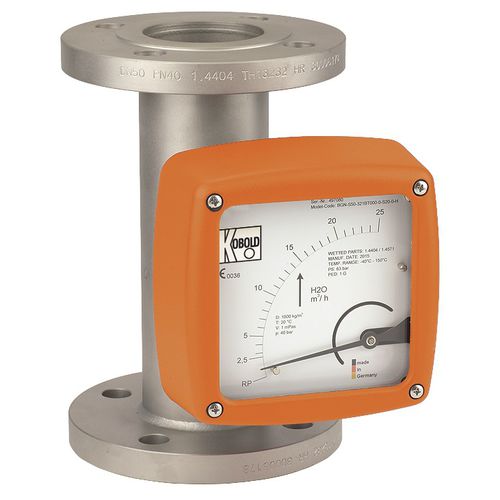

O fluido flui de baixo para cima através do tubo de medição do medidor de caudal. O flutuador é elevado até se formar uma abertura anular entre o anel de medição e o flutuador cónico, o que corresponde ao caudal. As forças que atuam sobre o flutuador estão em equilíbrio. As forças que atuam principalmente sobre o flutuador incluem a empuxo, de acordo com o princípio de Arquimedes, a força de fluxo do meio e a força do peso. Cada posição do flutuador corresponde a um valor de caudal medido durante a calibração, que é transferido para uma escala. O medidor de caudal de área variável BGN é composto por um tubo de medição com ligações, um anel de medição e um flutuador cónico. Por meio de um íman, a posição do flutuador é transmitida a um íman seguidor encapsulado, que foi montado num eixo do ponteiro. A posição de um segundo íman seguidor anular, montado no eixo do ponteiro, é transmitida à escala por meio do ponteiro.
