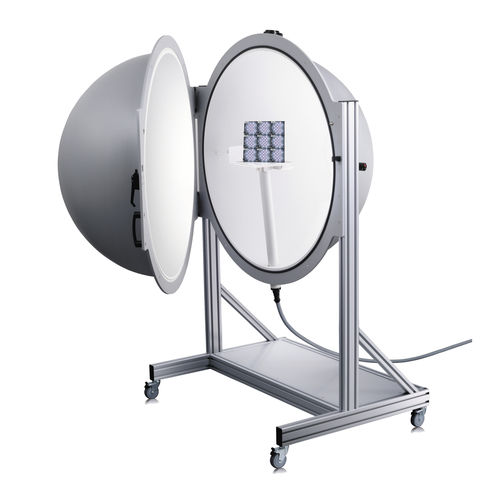

Esfera integradora para medição de fluxo luminoso ISP 1000

Um dos testes mais importantes na medição da luz é a avaliação da potência radiante total ou do fluxo luminoso das fontes de luz utilizando esferas integradoras. A superfície interior de uma esfera integradora é revestida com um material difusamente reflector que garante uma integração completa e uma homogeneização da radiação emitida. A luz integrada é então medida na porta do detector. Uma série completa de esferas integradoras foi desenvolvida pela Instrument Systems e está disponível em uma ampla gama de tamanhos para proporcionar funcionalidade para um amplo espectro de aplicações. A dimensão máxima da fonte de luz a ser medida fornece o fator decisivo na escolha da esfera integradora apropriada. Fontes maiores requerem o uso de esferas integradoras maiores a fim de manter os erros de medição a um mínimo. Os sistemas de instrumentos que integram esferas têm todos uma porta de entrada lateral para determinar o fluxo luminoso na configuração 2π (ou seja, para determinar a emissão apenas para o hemisfério dianteiro). Com esferas de integração maiores, o objeto de teste pode ser montado no centro, permitindo medições na configuração 4π (ou seja, para determinar a emissão em todas as direções). - Medição de potência radiante total e fluxo luminoso total de LEDs de alta potência, módulos de LEDs e lâmpadas - 300mm porta minúscula para acoplamento pelo lado - Placas adaptadoras para tomadas de teste LED do tipo LED-5xx, 6xx e -81x e para adaptador de teste TEC do tipo LED-850 - Poste de lâmpada para medição de fontes luminosas posicionado numa configuração vertical ou suspensa - Lâmpada auxiliar para compensar a auto-absorção
