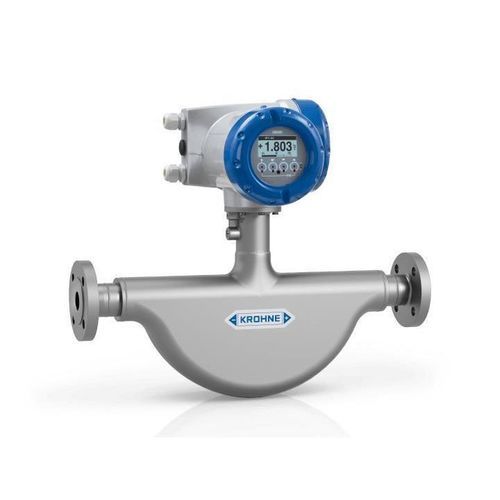

Medidor de vazão por efeito de Coriolis OPTIMASS 5400

de massavolumétricopara gás

Descrição curta
O OPTIMASS 5400 é um medidor de vazão mássica Coriolis para aplicações de processo padrão com gases e líquidos. O sensor de duplo tubo semi-curvado fornece medição direta de vazão mássica, densidade e temperatura, além de valores derivados como vazão volumétrica, concentração e velocidade, com diagnósticos abrangentes do dispositivo e do processo.

Principais características

• Projeto compacto e leve com equilíbrio económico entre custo e desempenho
• Opera com gases e líquidos até +180 °C e pressões de processo até 100 barg; pressão de ruptura de carcaça típica até 200 barg
• Entrained Gas Management (EGM™) para medição estável em amplas faixas de fração gasosa e indicação bifásica (GVF)
• Conexões disponíveis: flanges DN10…100 / ½…4"; várias opções higiênicas de clamp e união rosqueada
• Comunicações amplas: 3 × 4…20 mA, HART®, Modbus, FOUNDATION™ Fieldbus, Profibus-PA/DP, PROFINET (Ethernet-APL), PROFINET, EtherNet/IP™, Bluetooth®

Visão geral
O OPTIMASS 5400 oferece medição mássica económica para aplicações de processo e utilitários. O sensor de duplo tubo semi-curvado mede massa diretamente e fornece ampla cobertura de diagnóstico e valores derivados úteis para controlo e monitorização da qualidade.

Design e sustentabilidade
Design eco e leve que reduz esforço de manuseio, uso de material, peso total e altura de instalação em comparação com gerações anteriores. Facilita transporte, comissionamento e apoia produção eficiente em recursos e energia.

Desempenho e segurança
Ampla razão de turndown e capacidade de operar a temperaturas e pressões elevadas. A carcaça externa oferece uma barreira de segurança adicional com resistência típica de ruptura até 200 barg, melhorando a segurança ocupacional e da unidade.

Aplicações
Indicado para processos químicos e petroquímicos, instalações móveis em camiões, vagões-tanque e unidades portáteis (sem transferência de custodial), medição de consumo de combustível marítimo, processos alimentares, de bebidas e farmacêuticos (variantes EHEDG / 3A disponíveis), dosagem, bateladas e mais.

Gestão de gás arrastado e diagnósticos
Em conjunto com o conversor de sinal MFC 400, o medidor suporta EGM™ para medição estável em frações gasosas até 100% e fornece indicação bifásica (GVF). A diagnóstica integrada OPTICHECK permite monitoramento contínuo do estado do dispositivo e da aplicação. A conectividade Bluetooth® possibilita comissionamento, monitoramento e verificação in loco via dispositivo móvel e aplicações dedicadas; relatórios de verificação podem ser gerados no local.

Eletrônica e comunicações
Eletrônica modular com uma ampla gama de opções de saída, incluindo comunicações de nível de campo baseadas em Ethernet, como PROFINET sobre Ethernet-APL e EtherNet/IP™, bem como sistemas de barramento tradicionais, saídas analógicas e discretas. Sensor e eletrônica projetados para fácil substituição e disponíveis em variantes compactas ou com conversor remoto (field-mounted).

Especificações técnicas

• Tipo de produto: Medidor de vazão
• Família de produto: OPTIMASS
• Posicionamento: Para todas as aplicações de processo padrão
• Variantes: OPTIMASS 5400 C – versão compacta; OPTIMASS 5400 F – versão montada em campo (remota)
• Princípio de medição: Coriolis
• Médios medidos: Líquidos, Gases
• Pressão de processo: sensor máx. 100 barg; pressão de ruptura da carcaça tipicamente até 200 barg
• Temperatura de processo: -50 °C … +180 °C
• Material do tubo de medição: Aço inoxidável austenítico (1.4404 / 316L)
• Conexões flangeadas: EN (1092-1) DN10…100; ASME (B16.5) ½…4"; JIS (B2220) 10…100A
• Conexões higiênicas: Clamp (DIN 32676) DN10, DN25, DN40, DN50, DN80, DN100; Clamp (ISO 2852) 25, 40, 51, 76.1, 101.6; Tri-Clamp ½"…4"; Ferrule roscada (DIN 11851 / DIN 11864-1); Flange com ranhura (DIN 11864-2)
• Instalação: trechos de entrada/saída 0D (não são necessários trechos especiais)
• Aprovações / normas: ATEX, IECEx, NEPSI, JPNEx; Higiênico: FDA, 3A, EHEDG, CE 1935/2004; Marítimo: KR, RINA; Outros: NACE, CRN / ASME B31.3, PED
• Saídas analógicas: 4…20 mA
• Saídas discretas: Chaves de limite, Pulso, Frequência, Estado
• Digital / barramento: FOUNDATION™ Fieldbus, HART®, Profibus-PA, Profibus-DP, Modbus RTU, EtherNet/IP™, PROFINET, Bluetooth®, PROFINET (Ethernet-APL)
• Certificados para processos higiênicos e estéreis disponíveis; auto-drenante quando instalado verticalmente; projetado para CIP e SIP
