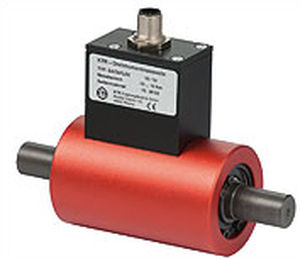

Sensor de torque rotativo DATAFLEX® 16 series

com eixo hexagonalsem contato

A medição precisa do binário e da velocidade é uma componente indispensável da tecnologia moderna de acionamento, com os seus acionamentos variáveis e dinâmicos. O sensor de binário DATAFLEX dispõe de duas gamas de medição, calculando quatro parâmetros em simultâneo: binário, velocidade, ângulo de rotação e sentido de rotação. A gama de eixos de medição de precisão está disponível em onze tamanhos, desde 10 Nm até 20 kNm. O binário é medido através da reconhecida tecnologia de extensómetros de fio, combinada com componentes eletrónicos de última geração. Os sinais são medidos sem contacto por sensores de binário com uma elevada resolução de 24 bits, alcançando uma precisão de 0,1 % do valor final. Características Sensor de dupla gama 5:1 Imprecisão de 0,1 % Medição de velocidade integrada Sinal de direção Eixo de medição de binário com duas gamas de medição Um simples toque num botão muda o eixo de medição de binário para uma segunda gama de medição, correspondente a um quinto do valor nominal. Isto permite medir com precisão binários significativamente menores sem ter de alterar a configuração do ensaio. Além disso, o sistema de medição dispõe de um codificador para o cálculo da velocidade. Este fornece dois sinais desfasados em 90° e uma tensão CC escalável para a velocidade. Aplicações do eixo de medição de binário DATAFLEX: Monitorização de máquinas Gestão de processos Tecnologia de bancos de ensaio Sensores de binário de alta potência Se solicitado, fabricamos sensores de binário e eixos de medição de binário personalizados para amplas faixas de medição, de 20 kNm a 500 kNm. Neste contexto, parâmetros-chave como a faixa de medição, o tamanho, o comprimento e o tipo de ligação podem ser ajustados de acordo com as especificações. O binário é medido sem contacto, pelo que não são necessários rolamentos.
