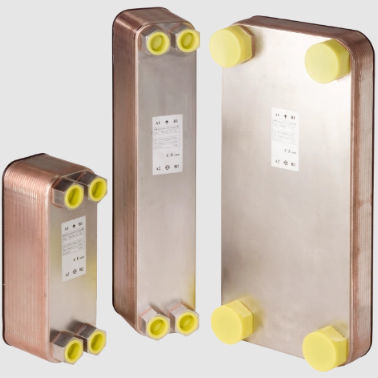

Trocador de calor de placas PHE series

líquido-líquidoem aço inoxidávelem cobre

Permutador de calor de placas com placas de aço inoxidável soldadas O refrigerador óleo-água PHE é um permutador de calor de placas soldadas composto por duas placas terminais, placas de fluxo especificamente onduladas e quatro ligações. As placas estampadas do permutador de calor de placas são fabricadas em aço inoxidável e soldadas com cobre, gerando uma elevada densidade de potência em espaços reduzidos. A brasagem a vácuo dos pontos de contacto resulta num permutador de calor permanentemente selado, compacto e resistente à pressão, que não pode ser aberto para inspeções. Em comparação com um permutador de calor de feixe de tubos, o permutador de calor de placas requer apenas cerca de 25 a 30 % do espaço de montagem, com um peso inferior. Características Temperatura de funcionamento: -10 °C a +200 °C Pressão máxima de funcionamento admissível: PHE 100: 10 bar / PHE 200 - 500: 30 bar Capacidades de arrefecimento até 150 kW Caudal volumétrico de óleo: 60 - 180 l/min Caudal volumétrico de água: 30 - 120 l/min
