Sensor de oxigênio eletroquímico O2

em tempo real

Visão geral do produto
Cartucho inteligente projetado pela Kunak que integra um sensor capaz de medir com precisão e confiabilidade os níveis de oxigênio.

• TECNOLOGIA GasPlug | DESIGN PATENTEADO

Onde é encontrado?
O oxigênio (O₂) é um gás essencial que compõe aproximadamente 20,9% do volume do ar atmosférico ao nível do mar. Está distribuído de forma bastante uniforme na troposfera e é vital para processos biológicos como a respiração celular.
Também está presente em muitos compostos químicos e desempenha um papel em reações de oxidação natural, como a combustão e a decomposição de matéria orgânica. Além disso, dissolve-se em corpos d'água, onde é crucial para a vida aquática.

Por que medi-lo?
Medir os níveis de oxigênio é fundamental para garantir condições seguras e saudáveis em ambientes industriais, urbanos e naturais. Concentrações abaixo de 19,5% podem indicar atmosferas deficientes em oxigênio que são potencialmente perigosas para a vida humana, enquanto níveis elevados acima de 23,5% aumentam significativamente o risco de ignição e explosão, especialmente na presença de materiais inflamáveis.
Concentrações anormais também podem sinalizar processos de combustão, vazamentos de gás que deslocam o oxigênio ou falhas em sistemas de ventilação. Do ponto de vista ambiental, o monitoramento do oxigênio ajuda a avaliar a qualidade do ar e a dinâmica das trocas atmosféricas.

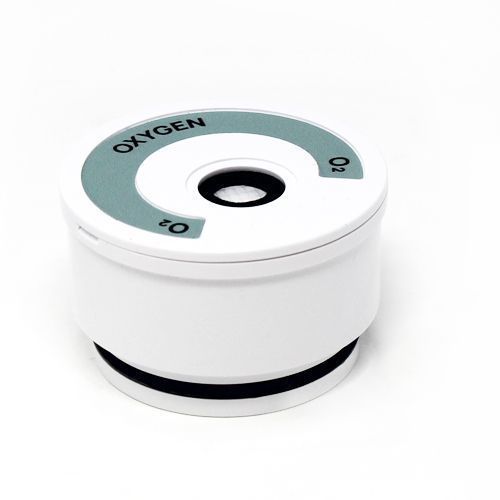

Cartucho de O₂
O cartucho de oxigênio inclui um sensor eletroquímico de alta precisão projetado para medir concentrações típicas no ar ambiente, em torno de 20,9%, bem como pequenas variações causadas por processos industriais, deslocamento de gás ou outras mudanças atmosféricas.
Este cartucho é altamente estável, equipado com um algoritmo avançado para compensação de temperatura e umidade, e pode operar por mais de quatro anos em condições não extremas. Com o tempo, pode ocorrer um leve desvio, que pode ser facilmente corrigido usando a ferramenta de calibração remota disponível na plataforma Kunak Cloud.

Especificações técnicas
Tipo: Eletroquímico
Unidade de medida: %
Faixa de medição: 0 – 30 %
Resolução: 1 ppb
Faixa de temperatura de operação: -30 a 50ºC
Faixa de UR recomendada: 0 a 99 %UR (períodos curtos)
Vida útil: > 4 anos
Faixa de garantia: 50 %
Limite de Detecção (LOD): -
Repetibilidade: -
Tempo de resposta: < 10 seg
Precisão típica (MAE): ±3 %
Precisão típica R²: NA
Inclinação típica: NA
Interceptação típica (a): NA
DQO - U(exp) típica: NA
Variabilidade intra-modelo típica: 0.1 %

• Faixa de medição: faixa de concentração medida pelo sensor.
• Resolução: menor unidade de medida que pode ser indicada pelo sensor.
• Faixa de temperatura de operação: intervalo de temperatura no qual o sensor é classificado para operar com segurança e fornecer medições.
• Faixa de UR de operação: intervalo de umidade no qual o sensor é classificado para operar com segurança e fornecer medições.
• Faixa de UR recomendada: faixa de umidade relativa recomendada para desempenho ideal do sensor. A exposição contínua fora da faixa recomendada pode danificar o cartucho.
• Vida útil: período durante o qual o sensor pode operar de forma eficaz e precisa em condições normais.
• Faixa de garantia: faixa de concentração coberta pela garantia da Kunak.
• LOD (Limite de Detecção): medido em condições de laboratório a 20ºC e 50% UR. O limite de detecção é a concentração mínima que pode ser detectada como significativamente diferente de zero, calculada de acordo com a Especificação Técnica CEN/TS 17660.
• Repetibilidade: medida em condições de laboratório a 20ºC e 50% UR. Concordância entre os resultados de medições sucessivas da mesma medida realizadas nas mesmas condições de medição, de acordo com a métrica da Especificação Técnica CEN/TS 17660.
• Tempo de resposta: tempo necessário para o sensor atingir 90% do valor final estável.
• Precisão típica - R²: estatísticas obtidas entre as medições horárias do dispositivo e os instrumentos de referência em testes de campo entre -10 e +30ºC em diferentes locais.
• Precisão típica: para poluentes regulamentados, é o Erro Absoluto Médio (MAE) obtido entre as medições horárias do dispositivo e os instrumentos de referência durante testes de campo de 1 a 8 meses entre -10 e +30ºC em diferentes países. Para outros poluentes, é o erro esperado da medição na leitura.
• DQO - U(exp) típica: objetivo de Qualidade dos Dados expresso como a Incerteza Expandida no Valor Limite obtido entre as medições horárias do dispositivo e os instrumentos de referência para 1 a 8 meses de teste de campo entre -10 a +30ºC em diferentes países, baseado na métrica da Diretiva Europeia de Qualidade do Ar 2024/2881 e da Especificação Técnica CEN/TS 17660.
• Variabilidade intra-modelo típica: calculada como o desvio padrão das médias dos três sensores em testes de campo de 1 a 8 meses entre -10 e +30ºC em diferentes países.
