Sensor de metano de CH4

espectroscopia de absorção com laser de díodo sintonizávelpara monitoramento da qualidade do arpara medição em tempo real

Visão geral do produto

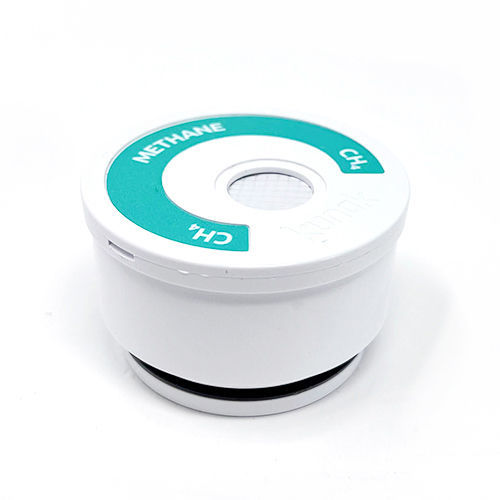

Cartucho inteligente projetado pela Kunak que integra um sensor capaz de medir com precisão e confiabilidade os níveis de Metano (CH4).

• Tecnologia GasPlug | DESIGN PATENTEADO

Onde é encontrado?
O metano (CH4) é a molécula orgânica mais abundante na atmosfera, sendo um dos gases de efeito estufa mais importantes. É incolor, inodoro e insolúvel em água. As principais fontes de emissão antropogênica são devido à produção e transporte de carvão, gás natural e petróleo. As emissões de CH4 também resultam da pecuária e outras práticas agrícolas, uso da terra e aterros de resíduos sólidos. Outras fontes naturais incluem porções reduzidas e anóxicas de áreas úmidas e porções de ecossistemas em decomposição orgânica.
Por que é prejudicial?
Níveis elevados de CH4 podem resultar em problemas de visão, perda de memória, náusea, vômito e dor de cabeça. Em casos graves, pode haver alterações na respiração e frequência cardíaca, problemas de equilíbrio, dormência e perda de consciência. Exposições a longo prazo ou em grandes quantidades podem causar morte. O CH4 contribui para a formação de ozônio troposférico e poluição por partículas. Além disso, o metano é um gás de efeito estufa muito mais potente que o CO2, contribuindo significativamente para o aquecimento global e as mudanças climáticas.
Opções de cartucho CH4
Várias opções estão disponíveis para monitoramento de metano, cada uma projetada para diferentes aplicações e faixas de medição:

• Cartucho (Tipo C): um sensor de última geração projetado para aplicações que exigem monitoramento de CH4 de alta sensibilidade. Este sensor fornece medições precisas de baixas concentrações (2 ppm) a 300 ppm. Seu design compacto, custo-benefício e desempenho de ponta o tornam uma solução ideal para monitoramento contínuo e detecção de vazamentos. Este sensor é sensível a concentrações de H2S (> 100 ppb); portanto, recomenda-se instalar o cartucho de H2S no mesmo dispositivo para corrigir essa interferência e garantir medições precisas de CH4.
• Módulo laser de metano (Tipo D): aproveitando a tecnologia de Espectroscopia de Absorção de Laser de Diodo Sintonizável (TDLAS), este módulo (320 x 150 x 120 mm) fornece precisão excepcional para medições de metano, com uma faixa que varia de níveis sub-ppm a 1.000 ppm. Sua seletividade única para metano, livre de interferência de outros gases, vapor de água ou partículas de poeira, o torna uma solução avançada para indústrias que exigem a mais alta precisão.

Especificações técnicas
Tipo: N.A. (C) / TDLAS (D)
Unidade de medida: mg/m³, ppm
Faixa de medição: 2 – 300 ppm (C), 0 – 1.000 ppm (D)
Resolução: 0,01 ppm (C), 0,1 ppm (D)
Faixa de temperatura de operação: -30 a 60ºC
Faixa de UR de operação: 10 a 99 %UR (C), 0 a 98 %UR (D)
Faixa de UR recomendada: 15 a 90 %UR (C)
Vida útil: > 24 meses (C), > 5 anos (10 anos do fabricante) (D)
Faixa de garantia: 10.000 ppm
Limite de Detecção (LOD): < 0,05 ppm
Repetibilidade: < 0,35 ppm (C), < 0,30 ppm (D)
Tempo de resposta: < 120 seg (C), < 30 seg (D)
Precisão típica: ±1 ppm + 10% da leitura (C), ±0,5 ppm + 1% da leitura (D)
Precisão típica R²: > 0,85 (C), > 0,90 (D)
Inclinação típica: —
Interceptação típica (a): —
DQO - U(exp) típica: —
Variabilidade intra-modelo típica: < 0,3 ppm (C)

Características / Especificações técnicas

• Tecnologia GasPlug | DESIGN PATENTEADO
• Faixa de medição: 2 – 300 ppm (C), 0 – 1.000 ppm (D)
• Resolução: 0,01 ppm (C), 0,1 ppm (D)
• Temperatura de operação: -30 a 60ºC
• UR de operação: 10 a 99 %UR (C), 0 a 98 %UR (D)
• UR recomendada: 15 a 90 %UR (C)
• Vida útil: > 24 meses (C), > 5 anos (D)
• Faixa de garantia: 10.000 ppm
• Limite de Detecção: < 0,05 ppm
• Repetibilidade: < 0,35 ppm (C), < 0,30 ppm (D)
• Tempo de resposta: < 120 seg (C), < 30 seg (D)
• Precisão típica: ±1 ppm + 10% (C), ±0,5 ppm + 1% (D)
• Precisão típica R²: > 0,85 (C), > 0,90 (D)
• Variabilidade intra-modelo típica: < 0,3 ppm (C)
