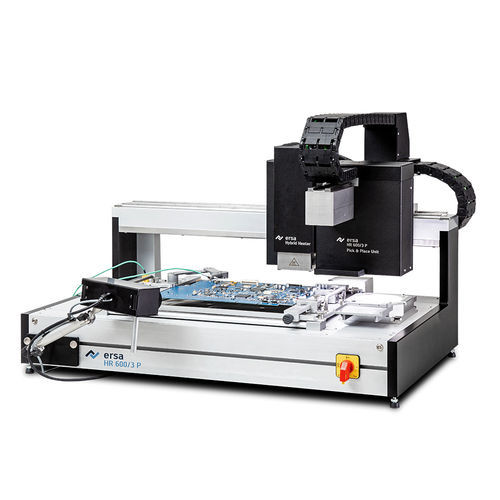

Estação de reparação automática HR 600/3P

O Ersa Rework System HR 600/3P permite a reparação automática de componentes SMT como BGA e MLF até comprimentos de aresta de 1 x 1 mm com precisão e fiabilidade. A interface gráfica do utilizador do HRSoft 2 permite a seleção e operação do processo sem esforço para qualquer utilizador. A tecnologia da Ersa Rework Systems assegura de forma sustentável o valor acrescentado da eletrónica: - tecnologia de aquecimento suave - processos de soldadura guiados por sensores - remoção de resíduos de solda sem contacto - colocação precisa de componentes - documentação completa do processo - orientação clara para o utilizador - Sistema de eixos de alta precisão (X, Y, Z) e câmaras de alta resolução - Colocação automatizada de componentes, bem como processos de soldadura e dessoldadura - Cabeça de aquecimento híbrida com duas zonas de aquecimento - Subaquecimento por infravermelhos potente e de grande área em três zonas - Medição de temperatura sem contacto com sensor digital - Três entradas de termopar tipo K para o sensor Accu-TC - Arrefecimento eficaz do conjunto com ar comprimido - Dimensões (LxPxA) em mm: 850 x 660 x 573 - Peso em kg: 65 - Design antiestático (sim/não): sim - Potência nominal em W: 3.200 - Tensão nominal em V CA: 220 V - 240 V CA, 50-60 Hz, 16 A - Aquecimento superior: radiador híbrido 800 W, em duas zonas, 60 x 60 mm - Aquecimento inferior: Aquecedor IR (3x 800 W), 380 x 250 mm - Canais de medição: 3x tipo K, 1x IRS - Laser de posicionamento: Classe II - Tamanho da placa de circuito impresso em mm: até 390 x 300 mm (+x), até 535 x 300 mm (+x), (0HR600/3PL) - Tamanho da placa de circuito impresso em mm: 1 x 1 mm até 60 x 60 mm - Precisão do eixo: até +/- 25 µm - Câmara de colocação superior: câmara a cores GigE de 5 MP - Câmara inferior do componente: câmara a preto e branco GigE de 5 MP - Distância de trabalho (típica): 30-60 mm para o aquecedor superior, 35 mm para o aquecedor inferior
