Descrição breve

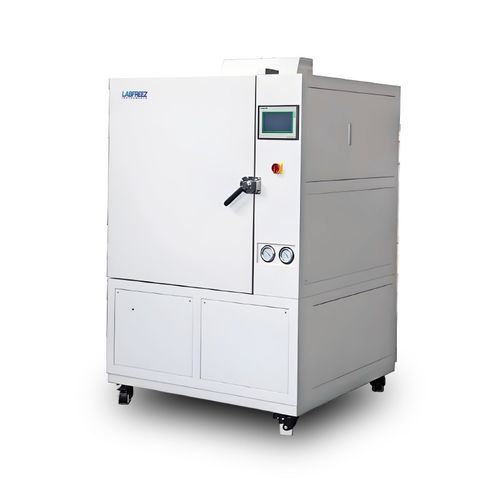

Congelador industrial vertical, tecnologia de arrefecimento rápido, abertura/fecho elétrico da porta, capacidade de carga pesada, controlo de programa
Aplicação
É usado principalmente no tratamento de refrigeração médica e industrial para gerar uma precipitação uniforme, fina e dispersa em estruturas metálicas; a precipitação de carboneto melhora a resistência à abrasão, o desempenho de atrito e aumenta a dureza do metal. Amplamente utilizado para manga de cobre e contratação de rolamentos em montagens mecânicas de precisão. Adequado para equipamento em grande escala (automóvel, maquinaria de engenharia pesada, componentes de aeronaves, peças de equipamento aeroespacial, peças de equipamento militar), ensaios a baixa temperatura. Pode ser utilizado para ecrãs tácteis (congelamento de ecrãs não colados) e operações de demolição.
Caraterísticas
- Controlo por microcomputador, controlador de temperatura em cascata, visor digital de temperatura, regulação de 0,1°C; temperatura de funcionamento ajustável de -20°C até -125°C.
- Proteção multi-segurança para um funcionamento fiável.
- Compressores da TECUMSEH, DANFOSS e EMERSON; tecnologia de refrigeração automática em cascata.
- Função de autodiagnóstico, proteção contra sobrecarga do congelador, interruptores de alta pressão, relés de sobrecarga, dispositivo de proteção térmica e outras funções de segurança.
- Três camadas de isolamento de molde selado; camada de isolamento de espuma de poliuretano de alta densidade extra-grossa; painéis de isolamento a vácuo em linha.
- Design ergonómico/humano para conveniência e flexibilidade.
- Adequado para uso em plantas de produção mecânica.
- Design de condensador grande para garantir o desempenho de resfriamento em ambientes de fábrica.
- Razão de volume ampla e design de grande capacidade de carga.
- Temperaturas on/off do compressor configuráveis.
- Alarmes de falha (alarme de sobretemperatura, alarme de sensor, alarme alto, alarme de superaquecimento do compressor).
- Proteção de inicialização atrasada.
- Componentes de aterramento para segurança.
- Display LED mostrando as temperaturas reais e definidas; alarme ajustável de temperatura excessiva e avisos de falha.
- Tamanhos fora do padrão podem ser personalizados; freezers de temperatura ultrabaixa podem ser produzidos até -100 ° C para volumes de até 100 m³ (personalizados).
- Fonte de alimentação normalmente 380V / 50Hz (pode ser alterada para outros padrões).
- Acessórios opcionais: Controlador PLC, ecrã tátil a cores LCD, registador de temperatura, etc.
Especificações (agrupadas por classe de temperatura)
Congelador industrial vertical de 65°C
Modelos: MR-DF-IR-6528 | MR-DF-IR-6550 | MR-DF-IR-6580 | MR-HF-IR-6528 | MR-HF-IR-6550 | MR-HF-IR-6580 | MR-HF-IR-65A16
Volume: 280L | 500L | 800L | 280L | 500L | 800L | 1600L
Dimensão interior (mm): 610×600×760 | 800×735×850 | 1000×800×1000 | 800×600×600 | 1200×650×650 | 1350×800×750 | 2000×900×900
Tipo: Vertical (três primeiros modelos) | Peito/Horizontal (quatro últimos modelos)
Capacidade de carga projectada: exemplos de transporte padrão: 150KG | 220KG | 300KG | 150KG | 220KG | 300KG | 650KG (a capacidade de carga concebida é duas vezes superior à capacidade padrão; o sistema de refrigeração foi dimensionado para a capacidade padrão, pelo que artefactos mais pesados podem reduzir a taxa de arrefecimento)
Faixa de temperatura: -10°C ~ -65°C (opção para +60°C ~ -65°C)
Capacidade de arrefecimento a -60°C: 1 kW | 1,5 kW | 2,5 kW | 1 kW | 1,5 kW | 2,5 kW | 4 kW
Precisão da temperatura: ±2°C para todos os modelos
Potência de aquecimento: 2 kW | 3 kW | 5 kW | 2 kW | 3 kW | 5 kW | 8 kW (aquecedor de liga de níquel-crómio; o controlador tem dupla proteção de segurança e limitador de temperatura independente)
Taxa de arrefecimento: +60°C a -60°C em 1 hora
Ar circulante (m³/h): 1650 | 2100 | 2750 | 2100 | 2750 | 3500 | 6000 (ventoinha de circulação interna auto-desligada quando a porta está aberta; o ecrã tátil indica o estado de abertura)
Refrigerante: R404A / R23
Exemplos de dimensões totais (mm): 1150×1150×1850 | 1350×1300×1850 | 1550×1300×2100 | 2200×1150×1150 | 2700×1200×1200 | 2900×1300×1250 | 3700×1400×1350
Potência (380V 50Hz): até 5,5 kW | 7,5 kW | 13,5 kW | 5,5 kW | 7,5 kW | 13,5 kW | 19 kW (valores máximos indicados)
Exemplos de peso: 380 kg | 480 kg | 650 kg | 385 kg | 485 kg | 650 kg | 780 kg
Congelador industrial vertical de 80°C
Modelos: MR-DF-IR-8028 | MR-DF-IR-8050 | MR-DF-IR-80A10 | MR-HF-IR-8028 | MR-HF-IR-8050 | MR-HF-IR-8080 | MR-HF-IR-80A16
Volume: 280L | 500L | 1000L | 280L | 500L | 800L | 1600L
Dimensão interior (mm): 610×600×760 | 800×735×850 | 1000×1000×1000 | 800×600×600 | 1200×650×650 | 1350×800×750 | 2000×900×900
Tipo: Vertical (três primeiros) | Peito/Horizontal (quatro últimos)
Capacidade de carga projectada: transporte de amostras: 150KG | 220KG | 300KG | 150KG | 220KG | 300KG | 650KG (a capacidade de carga projectada é duas vezes superior à norma)
Faixa de temperatura: -10°C ~ -80°C (opção +60°C ~ -80°C)
Capacidade de arrefecimento a -75°C: 1 kW | 1,5 kW | 2,5 kW | 1 kW | 1,5 kW | 2,5 kW | 4 kW
Precisão da temperatura: ±2°C
Potência de aquecimento: 2 kW | 3 kW | 5 kW | 2 kW | 3 kW | 5 kW | 8 kW
Taxa de arrefecimento: +60°C a -60°C em 1 hora (indicado)
Circulação de ar (m³/h): 1650 | 2100 | 2750 | 2100 | 2750 | 3500 | 6000
Refrigerante: R404A / R23
Exemplos de dimensões gerais (mm): 1150×1150×1850 | 1350×1300×1850 | 1550×1500×2100 | 2200×1150×1150 | 2700×1200×1200 | 2900×1300×1250 | 3700×1400×1350
Potência (380V 50Hz): 7 kW max | 11,5 kW max | 15 kW max | 7 kW max | 11,5 kW max | 15 kW max | 21 kW max
Exemplos de peso: 400 kg | 500 kg | 690 kg | 415 kg | 525 kg | 710 kg | 840 kg
Congelador industrial vertical de 100°C
Modelos: MR-DF-IR-A028 | MR-DF-IR-A050 | MR-DF-IR-A0A10 | MR-HF-IR-A028 | MR-HF-IR-A050 | MR-HF-IR-A080 | MR-HF-IR-A0A16
Volume: 280L | 500L | 1000L | 280L | 500L | 800L | 1600L
Dimensão interior (mm): 800×600×600 | 1200×650×650 | 1550×800×750 | 1200×650×650 | 1550×800×750 | 1200×650×650 | 1550×800×750
Tipo: Vertical (todos listados)
Exemplos de capacidade de carga projectada: 150KG | 220KG | 300KG | 150KG | 220KG | 300KG | 650KG (a capacidade de carga projectada é duas vezes superior à norma)
Faixa de temperatura: -10°C ~ -100°C (opção +60°C ~ -100°C)
Capacidade de arrefecimento a -90°C: 0.7 kW | 1 kW | 2 kW | 0,7 kW | 1 kW | 2 kW | 3 kW
Precisão da temperatura: ±2°C
Potência de aquecimento: 2 kW | 3 kW | 5 kW | 2 kW | 3 kW | 5 kW | 8 kW
Taxa de arrefecimento: +0°C a -110°C em 1,5 h; 0°C a -140°C em 2 h (para alguns modelos)
Ar circulante interior (m³/h): 2100 | 2750 | 4500 | 2750 | 4500 | 2750 | 4500 (desligamento automático do ventilador com a porta aberta)
Refrigerante: Mistura de refrigerante sem CFC
Exemplos de dimensões gerais (mm): 2200×1150×1150 | 2700×1200×1200 | 3100×1300×1250 | 2900×1200×1200 | 3200×1300×1250 | 3000×1200×1200 | 3300×1300×1250
Exemplos de potência (380V 50Hz): 12 kW | 16,5 kW | 20 kW | 12 kW | 16,5 kW | 20 kW | 30 kW
Exemplos de peso: 570 kg | 680 kg | 850 kg | 750 kg | 900 kg | 800 kg | 980 kg
Congelador industrial vertical 120°C ~ -150°C
Modelos (representativos da série HF): MR-HF-IR-A228 | MR-HF-IR-A250 | MR-HF-IR-A2A10 | MR-HF-IR-A350 | MR-HF-IR-A3A10 | MR-HF-IR-A550 | MR-HF-IR-A5A10
Volumes e dimensões interiores: combinações de 280L, 500L, 1000L (e pares 500/1000) com dimensões interiores e tipo vertical como listado acima.
Exemplos de gama de temperaturas: -120°C ~ 20°C; alguns modelos configurados -135°C ~ 0°C ou -150°C ~ 0°C dependendo do modelo.
Capacidades de arrefecimento: dependem do modelo; exemplos incluem 0,7 kW a -110°C até 2 kW a -110°C e gamas de 1-2 kW em pontos de regulação mais baixos; disposições do controlador/aquecimento semelhantes a outras classes.
Exemplos de taxas de arrefecimento: 0°C a -110°C em 1,5 h; 0°C a -140°C em 2 h para modelos criogénicos profundos.
Circulação interior e refrigerante: ventiladores de circulação de maior capacidade (2100-4500 m³/h ou 4500 m³/h para unidades maiores). Refrigerante: mistura de refrigerante sem CFC ou misturas específicas para temperaturas muito baixas.
As dimensões totais, a potência e o peso variam consoante o modelo (ver exemplos acima).
Configuração comum
Controlador: Controlador multifuncional ASET
Painel de operação: ecrã tátil a cores de 7 polegadas, apresenta as temperaturas definidas e medidas
Registo de temperatura: Curva de temperatura e registo de falhas; exportação de dados do disco U em formato Excel
Compressor: Emerson Copeland (tecnologia de refrigeração em cascata) ou equivalente (referência Emerson/Copeland); outros compressores referenciados (TECUMSEH, DANFOSS) em todos os modelos
Permutador de calor intermédio: Permutador de calor de placas KAORI
Filtro seco: Emerson
Válvula de expansão: Válvula de expansão eletrónica
Evaporador: Tubo de cobre com alheta de alumínio
Tipo de arrefecimento: Arrefecido a ar com auxiliar opcional arrefecido a água para ambientes de temperatura elevada (>30°C)
Isolamento: Espuma de poliuretano, ~150 mm de isolamento térmico com placas VIP incorporadas
Segurança: Auto-diagnóstico; proteção contra sequência de fases/falha; protetor contra fugas; proteção contra sobrecarga da unidade de arrefecimento; interruptores de pressão alta/baixa; relé de sobrecarga; dispositivo de proteção térmica; proteção contra altas temperaturas e falhas de temperatura
Material da caixa: Exterior em aço laminado a frio com pintura; interior em aço inoxidável escovado SUS304
Opcionais
MRIR0001: Opção de alta temperatura até +80°C / +150°C com precisão de ±0,5°C (nota: a potência de entrada pode mudar)
MRIR0002: Opção de precisão de temperatura ±0,5°C
MRIR0003: Arrefecimento e aquecimento controlados por programa (5 programas, cada programa até 45 passos) para requisitos de processo
MRIR0004: Porta interior para reduzir a perda de arrefecimento ao aceder a peças de trabalho pequenas (opção para modelos de baixa temperatura abaixo de -60°C)
MRIR0005: Caixa exterior em aço inoxidável escovado SUS304
MRIR0006: orifício para cabos de 50 mm
MRIR0007: Janela de observação de vácuo com aquecimento elétrico e iluminação (200×300 mm)
MRIR0008: Descongelação automática a baixa temperatura (periódica ou manual) para manter o desempenho a baixa temperatura a longo prazo com abertura frequente da porta
Notas
Os modelos e os parâmetros de desempenho (volume, capacidade de arrefecimento, ar circulante, consumo de energia, dimensões, pesos) variam significativamente consoante a variante do modelo; a seleção específica deve corresponder ao peso do artefacto pretendido e à temperatura mais baixa necessária. O dimensionamento do sistema de arrefecimento assume uma carga padrão; cargas mais pesadas reduzem a taxa de arrefecimento.
Caraterísticas / especificações técnicas
- Designação comercial: Série MR-DF-IR
- Fabricante / marca: Labfreez Instruments
- Gamas de temperaturas disponíveis: aprox. -20°C até -125°C (famílias standard), -65°C / -80°C / -100°C / -120°C ~ -150°C variantes disponíveis
- Gama de volumes (exemplos): 280 L até 1600 L (alguns designs de baú/horizontal até 2000 L mostrados)
- Famílias de modelos: MR-DF-IR-65xx, MR-HF-IR-65xx, MR-DF-IR-80xx, MR-HF-IR-80xx, MR-DF-IR-A0xx, MR-HF-IR-A0xx, etc.
- Exemplos de capacidade de arrefecimento: 0.7 kW até 4 kW (dependendo do modelo e do setpoint)
- Taxa de arrefecimento: exemplos +60°C a -60°C em ~1 hora; modelos mais profundos 0°C a -110°C em ~1,5 h, 0°C a -140°C em ~2 h
- Refrigerantes: R404A, R23, R14 ou misturas sem CFC, dependendo da temperatura mais baixa necessária
- Marcas de compressores referenciadas: Emerson (Copeland), TECUMSEH, DANFOSS
- Controlador / UI: Controlador multifuncional ASET; ecrã tátil a cores de 7" opcional; gravação PLC/LCD/T-sensor opcional
- Isolamento: Espuma de poliuretano ~150 mm com painéis VIP
- Caixa: exterior em aço pintado laminado a frio; interior acabamento inoxidável SUS304 (opcional)
- Fonte de alimentação (típica): 380V 50Hz (configurável); a exigência de potência do sistema varia consoante o modelo (exemplos: 5.5 kW até 30 kW máx.)
- Caraterísticas de segurança: proteção de vários níveis (sobrecarga, pressostatos de alta/baixa pressão, proteção térmica, proteção de fase, autodiagnóstico)
- Circulação de ar: ventiladores de ~1650 a 6000 m³/h, dependendo do modelo
- Caraterísticas opcionais: controlo de programa (multi-passo), exportação de dados USB/U-disco, porta interior, janela de visualização, descongelação automática, exterior SUS304, opções personalizadas de precisão de temperatura
