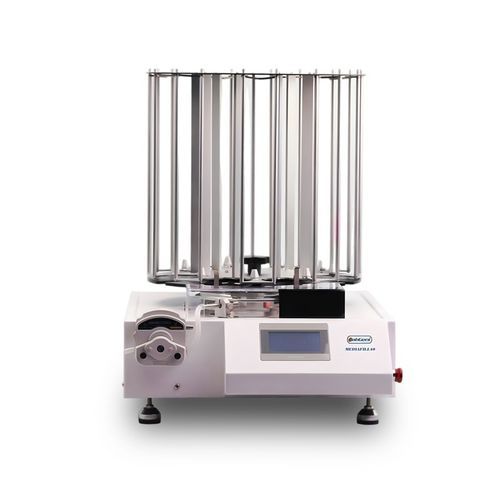

Dispensador de líquidos MEDIAFILL10-200

automáticocontrolado por CLPcontrolado por computador

Descrição curta

• Adequado para placas Petri Ø90 mm e Ø60 mm; outros diâmetros personalizáveis
• Velocidade de dispensação até 400 placas/h (MEDIAFILL10-400, 20 ml, Ø90 mm)
• Controle por PLC Siemens; sensor de posição Omron
• Interface gráfica com ecrã tátil para configuração de parâmetros e operação
• Compatível com preparadores automáticos de meio de qualquer marca; suporta dispensa de 1 a 10 litros

Visão geral
A série MEDIAFILL10 é um dispensador automático de meio de cultura para bancada, projetado para enchimento asséptico de placas Petri. Modos de dispensação flexíveis e ocupação reduzida na bancada permitem automatizar o enchimento mantendo a zona de enchimento controlada. O sistema associa-se a preparadores de meio para processar 1–10 L de meio estéril e executar lotes de enchimento sem intervenção contínua do operador quando programado.

Operação e características

• Operação intuitiva: GUI de ecrã total apresenta parâmetros e procedimentos em texto claro para rápida configuração
• Automação fiável: transporte mecânico das placas com monitorização por sensores e autoajuste para variações típicas de diâmetro/forma
• Alto rendimento: após preparar 9 L de meio, um único botão pode encher centenas de placas (ex.: 540 placas)
• Módulos opcionais: bomba dupla para placas de hemocultura, agitação para distribuição mais uniforme, arrefecimento por semicondutor para meios sensíveis, módulo de impressão para data/lote

Origem dos componentes-chave

• PLC Siemens (Alemanha)
• Válvulas solenóides (Itália)
• Motor do agitador (Espanha ou Japão)
• Sensor de pressão (Suíça)
• Barra de agitação (Japão)
• Bomba de circulação (EUA)
• Sensor de posição: Omron (Japão)

Parâmetros técnicos (resumo)
Modelos: MEDIAFILL10-200 (HMD-10 200) e MEDIAFILL10-400 (HMD-10 400)
Mangueira de dispensação: 25# ou 17#; caudais 25#: 0,2–1120 ml/min; 17#: 0,3–1780 ml/min
Precisão de dispensação: ~1% (a 20 ml) com programa de calibração
Bomba dupla: opcional (recomendada para placas de hemocultura)
Velocidade de dispensação: 200 pcs/h (MEDIAFILL10-200, 20 ml, Ø90 mm) — 400 pcs/h (MEDIAFILL10-400, 20 ml, Ø90 mm)
Capacidade do suporte de placas: MEDIAFILL10-200: 25 placas/grelha, 9 grelhas, até 175 placas (Ø90 mm); MEDIAFILL10-400: 40 placas/grelha, 9 grelhas, até 280 placas (Ø90 mm); suporte Ø60 mm opcional
Camadas de distribuição: 3 camadas (Ø90 mm), Ø60 mm opcional — modelo maior: 6 camadas, Ø60 mm opcional
Agitação: N/A (200) — Sim (400) para distribuição mais uniforme
Módulo de refrigeração por semicondutor: opcional (MEDIAFILL10-400)
Módulo de impressão: opcional (MEDIAFILL10-400) para impressão de data/validade/lote nas placas
Lâmpada UV: 254 nm, 11 W, ~13.000 h de vida útil; desinfeção da área de enchimento com lembrete de substituição
Controlo: ecrã tátil grande para configuração intuitiva de parâmetros
Limpeza & desinfeção: prato e placa rotativa removíveis para limpeza e esterilização
Alarme: alarmes de falha e de processo incluídos
Tamanho (A x L x P): 260 x 520 x 770 mm
Peso líquido: 40 kg

Notas
A área de enchimento deve ser equipada com uma lâmpada de esterilização ultravioleta para manter condições asséticas durante a dispensação. A integração com um preparador de meio permite dispensar de 1 a 10 litros, adequada aos fluxos de trabalho de pequenos laboratórios.

Especificações / dados técnicos

• Modelo: MEDIAFILL10-200 (também disponível MEDIAFILL10-400)
• Velocidade de dispensação: até 400 placas/h (MEDIAFILL10-400, 20 ml, Ø90 mm)
• Precisão de dispensação: ~1% (20 ml) com calibração
• Opções de mangueira & caudais: 25# (0,2–1120 ml/min) ou 17# (0,3–1780 ml/min)
• Capacidade de placas: até 175 (MEDIAFILL10-200) ou 280 (MEDIAFILL10-400) placas Ø90 mm por ciclo
• Controlo: PLC Siemens, GUI táctil de grande ecrã
• Componentes/sensores chave: sensor de posição Omron; válvulas solenóides; sensor de pressão; motor de agitação; bomba de circulação
• Esterilização UV: lâmpada 254 nm (11 W) com longa vida útil e lembrete de substituição
• Módulos opcionais: bomba dupla, agitação, arrefecimento por semicondutor, módulo de impressão
• Dimensões físicas: 260 x 520 x 770 mm (A x L x P)
• Peso líquido: 40 kg
