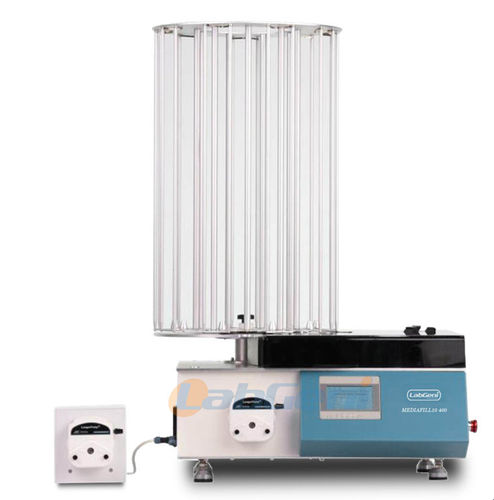

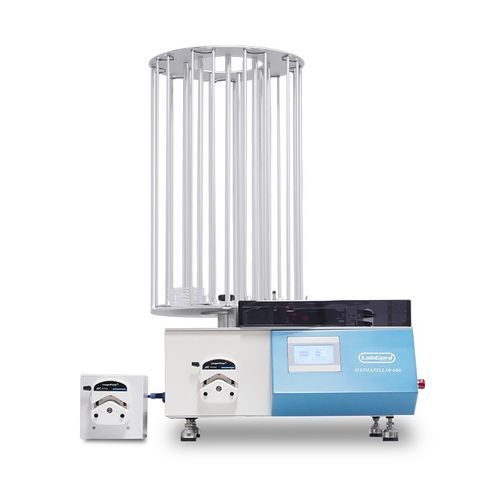

Dispensador de líquidos MEDIAFILL10 series

de meios de culturaautomáticocontrolado por CLP

Visão geralO dispensador MEDIAFILL10 é um sistema compacto e automatizado para distribuição asséptica de meios de cultura em placas de Petri (90 mm padrão, 60 mm opcional). Aceita meios estéreis preparados (1–10 L) e foi projetado para integração com preparadores automáticos de meio, formando uma linha completa de preparação e dispensação.

Principais características

• Compatível com placas Petri de 90 mm e 60 mm (outros diâmetros personalizáveis)
• Opção de dupla bomba; velocidade de dispensação até 800 placas/h (MEDIAFILL10-400 com dupla bomba)
• Configuração de dupla bomba opcional para co-dispensar sangue e meio em placas de hemocultura
• Controle por PLC Siemens; sensores de posição Omron
• Grande ecrã tátil HMI para configuração e operação intuitiva
• Interface compatível com as principais marcas de preparadores automáticos de meio

Operação e automaçãoTodas as funções são geridas através de uma interface gráfica de ecrã completo que orienta o operador na configuração e nos ciclos. O transporte das placas é monitorizado por sensores e o sistema autoajusta-se ao diâmetro e à forma das pilhas. Fluxo típico: após preparar 9 L de meio, o sistema pode encher até 540 placas numa única operação. Para enchimento asséptico, a área de enchimento deve estar equipada com lâmpada UV de esterilização.

Origem dos componentes principais

• PLC Siemens (Germany)
• Válvulas solenóides (Italy)
• Motor do agitador (Spain or Japan)
• Sensor de pressão (Switzerland)
• Barra do agitador (Japan)
• Bomba de circulação (USA)

Parâmetros técnicos (resumo)Modelo: MEDIAFILL10 200 / MEDIAFILL10 400
Mangueira de dispensação: 25# ou 17#; caudal: 0,2–1120 ml/min (25#), 0,3–1780 ml/min (17#)
Precisão de dispensação: 1% (a 20 ml) com programa de calibração
Sistema de dupla bomba: opcional (aplicação em hemocultura)
Velocidade de dispensação: MEDIAFILL10 200 = 400 pcs/h; MEDIAFILL10 400 = 800 pcs/h (com dupla bomba)
Capacidade de placas Petri: modelo 200 padrão 25 pcs/grelha × 9 grelhas (até 175 × 90 mm); modelo 400 padrão 40 pcs/grelha × 9 grelhas (até 280 × 90 mm); suporte 60 mm opcional
Camadas de placas: modelo 200 3 camadas (90 mm), 60 mm opcional; modelo 400 6 camadas (90 mm), 60 mm opcional
Função de agitação: MEDIAFILL10 400 = sim (melhora a distribuição do meio); MEDIAFILL10 200 = N/A
Módulo de refrigeração por semicondutor opcional (MEDIAFILL10 400)
Módulo de impressão opcional (MEDIAFILL10 400) para data de produção/validade/lote na placa
Lâmpada UV: 254 nm, 11 W, ~13.000 h de vida útil; desinfeção em área separada com lembrete de substituição
Controlo: HMI touchscreen, PLC Siemens
Limpeza: prato e disco rotativo removíveis para limpeza e desinfeção
Alarme: função de alarme de avaria
Dimensões (A×L×P): 260 × 520 × 770 mm; Peso líquido: 40 kg
