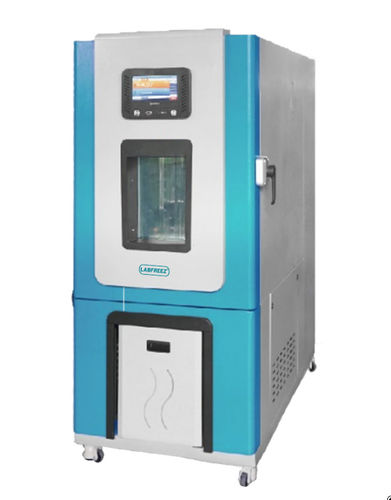

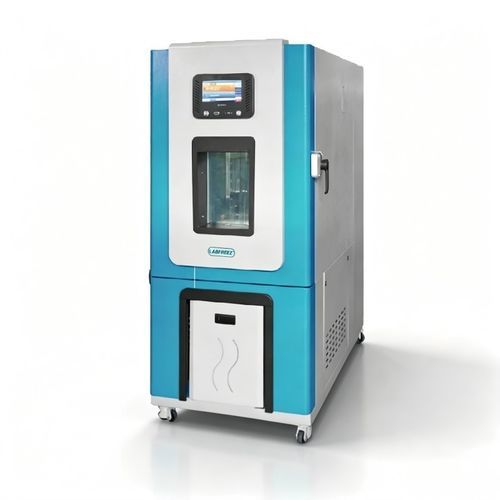

Câmara de ensaio termostática LFZ-CTHP series

climáticade umidadede temperatura

Descrição do produto
A série LFZ-CTHP são câmaras de ensaio programáveis de temperatura e humidade concebidas para simular ambientes quentes, frios ou húmidos encontrados durante o transporte, armazenamento e utilização de instrumentos eletrónicos, novos materiais, componentes elétricos, veículos, metais e materiais aeroespaciais. Permitem ensaios contínuos ou cíclicos para verificar a resistência a stress térmico e higrométrico e identificar eventuais danos ou redução da vida útil.

Controlador & software de ensaios de fiabilidade

• Ecrã a cores 7" de alta resolução; processador 32-bit de alto desempenho
• Conversão A/D 24-bit; suporta termopares e RTD; até 4 entradas de temperatura; controlo fuzzy adaptativo de área total
• Permissões em dois níveis: utilizador / fabricante
• I/O programável: 8 entradas DI e 10 saídas por relé para integração flexível

Características — A. Construção da câmara

• Interior: aço inoxidável SUS304 (1,2 mm) — resistente à corrosão e fácil de limpar
• Gabinete exterior: chapa de aço laminado a frio pintada (1,2 mm)
• Porta: pega à prova de explosão, vedação em silicone refinado resistente ao envelhecimento térmico
• Isolamento: fibra de vidro ultrafina; ligações não metálicas entre caixa interior/exterior para reduzir condução térmica; humidificação isolada
• Mobilidade: rodízios PU bloqueáveis
• Grelhas de amostra: malha perfurada SUS304 ajustável; configuração padrão inclui duas grelhas
• Abertura de teste: Φ50 mm com acessórios isolantes e tampão de vedação
• Janela de observação: vidro reforçado a vácuo em dupla camada com aquecimento condutor interno para anti-embaçamento/descongelação

Características — B. Sistema frigorífico

• Compressores importados (ex.: marcas alemãs ou Tecumseh) e refrigerantes ecológicos (R404A / R23); design de circuito binário para baixas temperaturas
• Controlo PID + SSR coordenado para regulação precisa
• Controladores de alta precisão com resolução de 0,1 ℃

Características — C. Aquecimento & humidificação

• Aquecimento: elementos de aquecimento elétrico Ni-Cr; sistema de aquecimento de alta temperatura independente
• Humidificação: humidificador em aço inox com fio de aquecimento Ni-Cr interno e enchimento MgO para resposta rápida e longa vida útil
• Sistemas de aquecimento e humidificação independentes; reposição automática de água

Características — D. Sistema de controlo

• Controlador LCD programável com controlo digital PID/FUZZY; definições táteis e edição gráfica de programas
• Humidade exibida em %RH; sensores PT100
• Suporta testes programados multi-segmento, modo valor fixo e modo programa, definições temporais arbitrárias
• Principais componentes elétricos: disjuntores e contactores CHINT; outros acessórios elétricos de marcas reconhecidas
• Gestão de dados: impressora ou RS232/RS485; exportação USB/SD; software PC para visualização de curvas, armazenamento e impressão

Características — E. Sistema de proteção

• Proteção geral contra sobreaquecimento
• Proteção contra sobreaquecimento do ventilador
• Proteção contra perda/inversão de fase
• Proteção contra sobrecarga/sobrepressão do sistema frigorífico
• Temporização, deteção de fugas, indicação de funcionamento e desligamento automático em caso de avaria

Normas de ensaio

• GB2423.1-2008 / IEC60068-2-1-2007
• GB/T 2423.2-2008
• GJB150.3A-2009
• GJB150.4A-2009
• GB2423.22-2008
• GBT 2424.5-2006
• GB/T 10589-2008
• GB/T 2423.3-2008 (IEC68-2-3)

Parâmetros técnicos principais
Exemplos de modelos | LFZ-CTHP100K20 / LFZ-CTHP150K20 / LFZ-CTHP225K20 / LFZ-CTHP408K20 / LFZ-CTHP800K20 / LFZ-CTHP1000K20 | LFZ-CTHP100K40 / LFZ-CTHP150K40 / LFZ-CTHP225K40 / LFZ-CTHP408K40 / LFZ-CTHP800K40 / LFZ-CTHP1000K40 | LFZ-CTHP100K70 / LFZ-CTHP150K70 / LFZ-CTHP225K70 / LFZ-CTHP408K70 / LFZ-CTHP800K70 / LFZ-CTHP1000K70
Intervalo de temperatura | −20℃ ~ +150℃ | −40℃ ~ +150℃ | −70℃ ~ +150℃
Potência (kW) exemplos por modelo | 5.5 / 5.5 / 10.5 / 14.2 / 23.0 / 23.0
Volumes internos nominais | 100 L / 150 L / 225 L / 408 L / 800 L / 1000 L
Tamanhos internos (L×A×P) exemplos | 40×50×50 cm / 50×50×60 cm / 50×60×75 cm / 60×80×85 cm / 100×80×100 cm / 100×100×100 cm
Dimensões exteriores (L×A×P) exemplos | 60×108×138 cm / 70×108×148 cm / 70×118×163 cm / 80×138×173 cm / 120×118×190 cm / 120×138×190 cm
Alimentação exemplos | 220 V / 380 V

Controlo & desempenho (especificações comuns)
Precisão / resolução: Temperatura resolução 0.01 ℃ ; Humidade resolução 0.1% RH
Desempenho típico (exemplos): Desvio temperatura ±0.5 ℃ ; Desvio humidade ±2% RH ; Uniformidade temperatura ≤ 2 ℃ ; Uniformidade humidade ±3% RH ; Flutuação temperatura ±0.5 ℃ ; Flutuação humidade ±2% RH
Taxas de aquecimento/arrefecimento (exemplos): Aquecimento −70℃ → +150℃ média ≥ 3 ℃/min ; Arrefecimento +150℃ → −70℃ média ≥ 1 ℃/min (depende do modelo/configuração)

Componentes do sistema (resumo)
Compressor: modelos importados (ex. Tecumseh) ; Refrigerante: R404A / R23 ; Ventoinha: circulação forçada centrífuga ; Evaporador: permutador de calor a aletas ; Condensação: arrefecimento por ar ; Filtro secador: remove humidade e impurezas ; Humidificador: aço inox ; Aquecedor: Nichrome ; Reservatório de água: frontal com reposição automática ; Controlador: Weisheng programável, ecrã 7" ; Comunicação: RS232/RS485, registo em cartão SD, monitorização PC

Principais peças sobressalentes (selecção)

• Controlador de temperatura: Weishi (Taiwan)
• Compressor frigorífico: Tecumseh (França) ou equivalente
• Válvula solenóide frigorífica: marca japonesa
• Separador de óleo: Emerson (EUA)
• Componentes frigoríficos: referência Danfoss
• Relé de estado sólido: exemplo local
• Disjuntor: CHINT
• Relé intermédio: Omron (Japão)
• Sensor de temperatura & humidade: Songyang (Taiwan)
• Tubos de aquecimento/humidificação e vidro de observação
• Contactores AC, protector de sobreaquecimento: CHINT
• Rodízios bloqueáveis, bomba de reposição automática, ventiladores

Lista de embalagem (selecção)
1 | Certificado do produto | Qté 1
2 | Manual do utilizador | Qté 1
3 | Cartão de garantia | Qté 1
4 | Certificado do equipamento | Qté 1
5 | Esquema elétrico | Qté 1
6 | Relatório de inspeção de fábrica | Qté 1
7 | Software de monitorização (CD/USB) | Qté 1 se fornecido
8 | Lista de embalagem | Qté 1
9 | Bandeja para porta-amostras | Qté 2
10 | Trilhos/gan/hooks de suporte para bandeja | Qté 8

Especificações técnicas

• Intervalos de temperatura disponíveis: −20 ℃ a +150 ℃ ; −40 ℃ a +150 ℃ ; −70 ℃ a +150 ℃ (dependendo do modelo)
• Volumes internos nominais: 100 L, 150 L, 225 L, 408 L, 800 L, 1000 L
• Material interior: SUS304 ; exterior: chapa pintada
• Controlo: LCD programável, PID + FUZZY, programação multi-segmento, RS232/RS485, registo USB/SD
• Controlo de humidade: humidificador inox com elemento de aquecimento interno e reposição automática de água
• Refrigeração: compressores importados, refrigerantes ecológicos, condensador arrefecido a ar
• Proteções: sobreaquecimento, perda/inversão de fase, sobrecarga frigorífica, deteção de fugas
• Observação: vidro duplo reforçado com aquecimento
• Mobilidade: rodízios PU bloqueáveis
• Resolução & precisão: Temperatura 0.01 ℃ ; Humidade 0.1% RH ; desvios típicos ±0.5 ℃ / ±2% RH
• Conectividade: registo em cartão SD, RS232/485, visualização e impressão de curvas em PC
