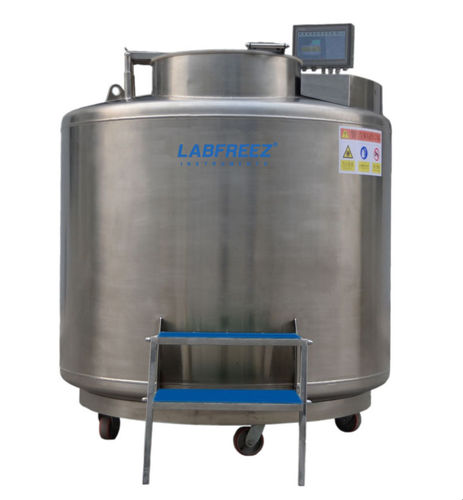

Dewar médico-hospitalar BNC-S series

de laboratóriopara amostraspara a indústria farmacêutica

Visão geral do produto
Os tanques criogênicos Biobank em aço inoxidável fornecem sistemas automáticos, seguros e confiáveis de congelamento com nitrogênio líquido para preservação de amostras biológicas a longo prazo. Os tanques estão equipados com rodízios com freios, abertura de gargalo ampla para facilitar a colocação e retirada de racks e amostras, e permitem armazenamento em fase líquida ou vapor. O sistema de controlo suporta enchimento automático de LN2 e monitorização para otimizar custos operacionais minimizando o consumo de nitrogênio líquido e maximizando a capacidade de armazenamento.

Desempenho e tecnologia
A série Biobank integra tecnologia avançada de evacuação e isolamento adiabático com alta retenção de vácuo para garantir temperaturas baixas uniformes e mínimo consumo de LN2. Em modo de armazenamento em vapor, a variação de temperatura na área de armazenamento não excede 10 °C; a parte superior dos racks pode atingir −190 °C. Suporta acesso rápido, proteção confiável, enchimento automático e layouts de armazenamento flexíveis.

Âmbito de aplicação
Projetado para preservação estática de longo prazo de grandes volumes de amostras biológicas, como células-tronco, plasma, sêmen, embriões, tecidos e órgãos, em pesquisa, bancos de sangue, clínicas e biobancos.

Vantagens do produto

• Grande capacidade de armazenamento: Pegada compacta com alto volume útil para maximizar a densidade de amostras e reduzir custos de instalação.
• Excelente uniformidade de temperatura: Construção em aço inoxidável isolada a vácuo com alta cobertura de vácuo para propriedades térmicas superiores.
• Temperatura estável com tampa aberta: Projeto otimizado da tampa e gargalo estreito reduzem a evaporação de LN2; a temperatura interna permanece estável (não superior a −150 °C dentro de 48 horas) mesmo com aberturas prolongadas.
• Sistema avançado de monitorização de temperatura: Controlo por microprocessador com sondas RTD de platina duplas verticais; exibição em tempo real com precisão ±1 °C e limites de alarme configuráveis com opção de silenciar.
• Enchimento automático de LN2 e monitorização do nível: Sensor de pressão diferencial para exibição do nível em tempo real; enchimento automático seguro controlado por um ecrã tátil LCD de 10 polegadas que mostra temperatura superior/inferior, nível e estado.
• Bypass de gás quente: Remove o gás quente antes do enchimento líquido para que apenas nitrogênio líquido entre no tanque, evitando flutuações de temperatura durante o enchimento e reduzindo consumo adicional de LN2.
• Design centrado no utilizador: Mesa auxiliar em aço inoxidável para colocação temporária de racks, degraus dobráveis para reduzir a altura de operação e aberturas nas bandejas para recuperar amostras caídas acidentalmente.

Especificações (tabela)
modelo | BNC-S1000-VS/PM | BNC-S1800-VS/PM | BNC-S1800-VS/PT | BNC-S1900-VS/PT | 2000-VS/PT | 2100-VS/PT | 2200-VS/PT
Parâmetros do tanque (linha de cabeçalho)
Nitrogênio líquido no fundo da bandeja (L) | 135 | 320 | 320 | 262 | 262 | 262 | 262
Volume do espaço de armazenamento de amostras (L) | 808 | 1445 | 1445 | 1564 | 1658 | 1771 | 1884
Volume geométrico do tanque (L) | 1072 | 1990 | 1990 | 2105 | 2200 | 2315 | 2429
Volume efetivo do tanque (L) | 1014 | 1880 | 1880 | 1946 | 2041 | 2156 | 2270
Diâmetro do tanque (mm) | 465 | 635 | 635 | 635 | 635 | 635 | 635
Altura interna efetiva (mm) | 900 | 900 | 900 | 830 | 880 | 940 | 1000
Diâmetro externo do tanque (mm) | 1190 | 1565 | 1565 | 1685 | 1685 | 1685 | 1685
Altura total do tanque (mm) | 1704 | 1883 | 1883 | 1509 | 1559 | 1619 | 1679
Peso vazio do tanque (kg) | 495 | 985 | 985 | 860 | 880 | 900 | 920
Altura operacional do tanque (mm) | 950 | 1097 | 1097 | 950 | 1000 | 1060 | 1120
Peso com carga total (kg) | 1314 | 2504 | 2504 | 2432 | 2529 | 2642 | 2754
Requisito de largura de porta ≥mm | 1210 | 1585 | 1585 | 1705 | 1705 | 1705 | 1705
Taxa diária de evaporação % | 0.82 | 0.75 | 0.75 | 0.65 | 0.65 | 0.65 | 0.65
Tensão | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC

Capacidades & exemplos de armazenamento (linhas selecionadas)
Quantidade máxima de tubos criogênicos 0,5 ml (Capacidade High Security Straw) | 66000 | 117000 | 126500 | 143450 | 151000 | 158550 | 173650
Número de racks 5×5 0,5ml | 4 | 18 | 13 | 14 | 14 | 14 | 14
Número de racks 10×10 0,5ml | 32 | 54 | 60 | 72 | 72 | 72 | 72
Quantidade de cryobox 5×5 0,5ml | 80 | 360 | 260 | 266 | 280 | 294 | 322
Quantidade de cryobox 10×10 0,5ml | 640 | 1080 | 1200 | 1368 | 1440 | 1512 | 1656
Camadas de rack 0,5ml | 20 | 20 | 20 | 19 | 20 | 21 | 23

Notas
As tabelas de especificações incluem linhas adicionais detalhadas (tamanhos de racks, tamanhos de cryobox, capacidades para frascos/straws 0,25 ml/0,5 ml/2 ml/5 ml, contagens e camadas de canisters). Consulte a tabela completa para capacidades e dimensões por modelo.

Especificações técnicas

• Série: BNC-S (modelos mostrados: BNC-S1000-VS/PM até 2200-VS/PT).
• Intervalo de volume efetivo do tanque: ~1014 L a 2270 L (dependendo do modelo).
• Intervalo de volume do espaço de armazenamento: ~808 L a 1884 L.
• Exemplos de capacidade da bandeja inferior de LN2: 135 L a 320 L dependendo do modelo.
• Construção em aço inoxidável isolada a vácuo com alta retenção de vácuo e isolamento adiabático.
• Monitorização de temperatura top/bottom com RTD duplo de platina vertical; precisão ±1 °C; ecrã tátil LCD de 10 polegadas.
• Enchimento automático de LN2 e monitorização do nível por pressão diferencial; bypass de gás quente para enchimento estável.
• Taxa diária de evaporação de LN2 (valores indicativos): 0.65%–0.82% dependendo do modelo.
• Tensão: 220 VAC com interface de controlo 24 VDC.
• Exemplos de armazenamento: capacidades dependentes do modelo para straws 0,5 ml e vários formatos de frascos como detalhado na tabela (até ~919.548 straws conforme configuração).
