Centrífuga para o açúcar LAB TC-Q series

para a indústria alimentíciapara biotecnologiapara aplicações farmacêuticas

Descrição do produto

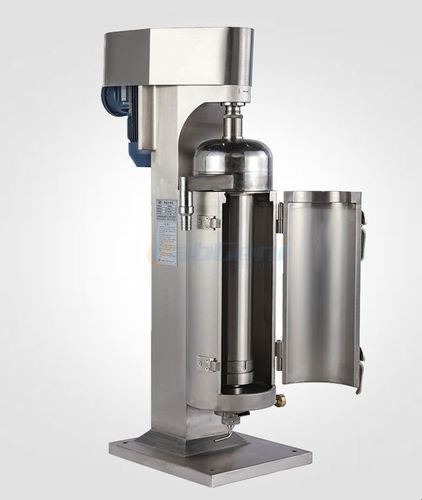

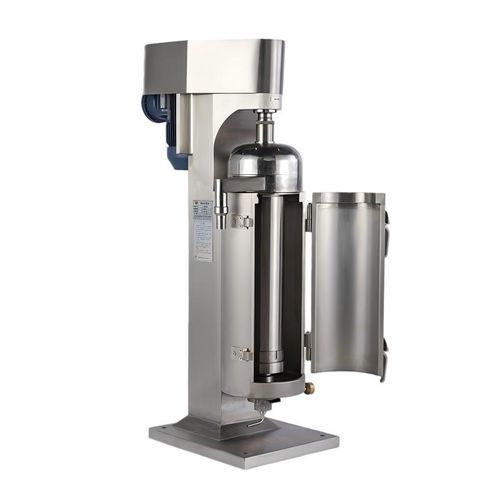

Centrífuga tubular de fluxo contínuo com estrutura de porta frontal. Carcaças interna e externa revestidas em aço inoxidável (ANSI 304); peças em contato com o produto em aço inoxidável 316 para resistência à corrosão e altas temperaturas. Disponível em tipo clarificação (LAB TC-Q) para separação líquido–sólido e em tipo separação (LAB TC-F) para separações de duas ou três fases (líquido leve / líquido pesado / sólidos). Painel tátil multifunção eletrônico com monitorização em tempo real de velocidade, temperatura dos rolamentos, proteção contra sobrerrotação, proteção porta aberta e temperatura de arrefecimento da cavidade. Sistema de controlo e configurações adaptáveis às necessidades do cliente.

Princípio de funcionamento
O fluido alimentado entra num tambor tubular em alta rotação onde a força centrífuga separa os componentes segundo as diferenças de densidade. Existem versões para clarificação contínua (líquido–sólido) ou separação de fases (duas e três fases). Configurável como laboratório, clarificação de medicina tradicional, separação de sangue, separação bacteriana, processamento de biodiesel, à prova de explosão, totalmente fechado à prova de explosão, arrefecido, tipo oscilante ou com porta aberta.

Âmbito de aplicação

• Extração animal e vegetal: separação de polissacarídeos, proteínas, pectina, saponinas, impurezas insolúveis e partículas finas dos extratos.
• Indústria alimentar: refinação de vinagres, condimentos e óleos; remoção de fibras, pectina, proteína insolúvel e polpa em sumos; aplicações em essências, descoloração de sal, processamento de açúcar e remoção de impurezas em bebidas.
• Produtos sanguíneos: separação de plasma e células sanguíneas para produção de pó de proteína plasmática, albumina, heme, trombina, SOD, etc.
• Biofarmacêutica: preparação de vacinas e isolamento bacteriano (ex.: raiva, DTP, pneumonia; separação de bactérias como E. coli, Bacillus spp., esporos, lactobacilos).

Características

• Estrutura com porta frontal e opções de centrífuga oscilante e tipo caixa.
• Revestimento interior/exterior em aço inoxidável (ANSI 304) e peças em contacto em 316.
• Painel tátil multifunção eletrônico com monitorização em tempo real (velocidade, temperatura dos rolamentos, sobrerrotação, proteção da porta, temperatura de arrefecimento da cavidade).
• Sistema de controlo configurável e múltiplas configurações especializadas.

Tabela de especificações de modelos (linhas apresentadas como linhas)
Modelo | LAB TC-Q70 | LAB TC-Q100 | LAB TC-Q120 | LAB TC-Q150
Diâmetro do tambor | 75 mm | 105 mm | 125 mm | 142 mm
Altura efetiva | 430 mm | 730 mm | 730 mm | 730 mm
Área de assentamento | 2,2 L | 6 L | 8 L | 10 L
Velocidade máxima (RPM) | 19.200 | 16.300 | 15.000 | 14.000
Fator de separação (ω2·r/g) | 15.700 | 15.620 | 15.750 | 15.700
Pressão de entrada | ≥0,05 MPa | ≥0,05 MPa | ≥0,05 MPa | ≥0,05 MPa
Vazão máx. (L/h) | 500 | 1.200 | 2.000 | 2.500
Alimentação | Trifásica | Trifásica | Trifásica | Trifásica
Potência do motor | 1,5 kW | 3,0 kW | 4,0 kW | 4,0 kW
Dimensões (mm) | 760 × 450 × 1125 | 840 × 500 × 1605 | 900 × 550 × 1605 | 900 × 550 × 1605
Peso (kg) | 300 | 570 | 610 | 665
Cubos | NSK (Japan Seiko) | NSK (Japan Seiko) | NSK (Japan Seiko) | NSK (Japan Seiko)
Correia de transmissão | Habasit (Suíça) | Habasit (Suíça) | Habasit (Suíça) | Habasit (Suíça)
Material do tambor | ANSI 304 | ANSI 304 | ANSI 304 | ANSI 304
Material externo | ANSI 304 | ANSI 304 | ANSI 304 | ANSI 304
Entrada e saída | Abraçadeira rápida | Abraçadeira rápida | Abraçadeira rápida | Abraçadeira rápida

Especificações técnicas

• Série / Modelo: série LAB TC-Q (ex.: LAB TC-Q70, LAB TC-Q100, LAB TC-Q120, LAB TC-Q150).
• Materiais do tambor: ANSI 304 (peças em contacto em aço inoxidável 316 quando especificado).
• Volumes de assentamento: de 2,2 L (Q70) até 10 L (Q150).
• Diâmetros do tambor: 75 mm (Q70), 105 mm (Q100), 125 mm (Q120), 142 mm (Q150).
• Altura efetiva: 430 mm (Q70); 730 mm (Q100/Q120/Q150).
• Velocidade máxima (RPM): até 19.200 (dependendo do modelo).
• Fator de separação: aprox. 15.600–15.750 (ω2·r/g, dependendo do modelo).
• Capacidade de processo: até 2.500 L/h (dependendo do modelo).
• Alimentação: trifásica; potência do motor 1,5 kW (Q70) até 4,0 kW (Q120/Q150).
• Cubos: NSK (Japan Seiko).
• Correia de transmissão: Habasit (Suíça).
• Dimensões e pesos: ver tabela de modelos (ex. Q70: 760×450×1125 mm, 300 kg; Q150: 900×550×1605 mm, 665 kg).
• Conexões: entrada/saída com abraçadeira rápida.
• Variantes disponíveis: tipo clarificação (LAB TC-Q), tipo separação (LAB TC-F); versões laboratório/especiais (laboratório, clarificação TCM, sangue, bactérias, biodiesel), à prova de explosão, totalmente fechado à prova de explosão, refrigerado, tipo oscilante, porta aberta.
