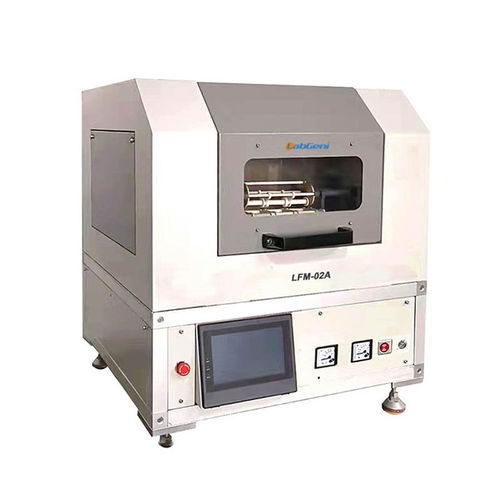

Máquina de fusão elétrica metais puros LFM-02A

para laboratório

Overview
A LFM-02A é uma máquina de fusão automática projetada para preparação de amostras para fluorescência de raios X (XRF) e fluxos analíticos relacionados. Integra um sistema de manipulador inteligente para elevação a frio, alimentação automática, fusão controlada, inversão de molde, vazamento, arrefecimento por ar e amostragem automática, permitindo processos de fusão totalmente automáticos. Indicada para metalurgia, mineração, cerâmica, refratários, indústria química e laboratórios de controlo de qualidade.

Key features

• Fluxo de trabalho totalmente automático: elevação a frio, alimentação, fusão, inversão de molde, vazamento e amostragem.
• Zonas de aquecimento e controlo separadas para proteger componentes elétricos de gases de alta temperatura.
• Termopar tipo S platina-ródio com controlo PID para precisão de ±1°C em estado de manutenção.
• Ecrã tátil colorido de 7 polegadas com controlo PLC; dois modos automáticos (inclui pré-oxidação) e um modo manual; armazenamento de curvas de aquecimento.
• Elemento de aquecimento em carboneto de silício para aquecimento rápido; forno fechado em fibra de mullite policristalina com eficiência energética.

Furnace unit (polycrystalline mullite fiber closed furnace)

• Câmara do forno integrada com tecnologia de porta emendável e portas escalonadas para melhor vedação e resistência estrutural.
• Isolamento em fibra de mullite policristalina de alta qualidade para eficiência térmica e maior vida útil.
• Suporte de alta temperatura em material cerâmico resistente à oxidação e choque térmico; vida útil superior a suportes metálicos.

Central control part

• Sistema de controlo: controlo PID inteligente + controlo por PLC + ecrã tátil colorido de 7 polegadas; operação e definição de parâmetros fáceis.
• Controlo de temperatura: PID com regulação de corrente suave; variação em estado de manutenção inferior a ±1°C.
• Mecanismo de oscilação e inversão de molde: controlo por inversor de frequência e motor de passo para amplitude e frequência ajustáveis, garantindo fusão uniforme.

Instrument protection measures

• Layout integrado com exaustão independente para evitar corrosão dos componentes de controlo.
• Proteção multinível: corte por software em caso de excesso de temperatura e alarme de hardware com desconexão do circuito principal; autoteste e avisos de falha.

SPECIFICATIONS
Modelo: LFM-02A
Intervalo de temperatura do forno (Máx.): 0–1600°C; Temperatura nominal comum: 0–1300°C
Elemento de aquecimento: haste de carboneto de silício
Precisão de controlo de temperatura: ±1°C (termopar tipo S platina-ródio)
Taxa de aquecimento: ≥65°C/min
Potência máxima: 4,5 kW; Potência de trabalho típica: 1,0–2,5 kW (potência de reserva ajustável)
Amplitude de oscilação: 0–70° (ajustável); Frequência de oscilação: 0,25–1 Hz (ajustável)
Posições de amostra: 2 (expansível para 3)
Velocidade de fusão: 10–18 minutos para 2–3 amostras (depende da complexidade)
Sistema de controlo: armazena 9 curvas de aquecimento por defeito; até 72 curvas personalizáveis
Controlo de saída de aquecimento: controlo SCR por disparo de fase com compensação automática de temperatura; suporta subida de temperatura em múltiplos estágios e pré-oxidação automatizada
Modo de trabalho: oscilação do suporte para uniformidade; moldagem e vazamento automáticos adequados para amostras de ligas
Manuseio de amostras: design de dois suportes para fundir duas amostras simultaneamente (expansível para três); sequência de um botão para abrir tampa, injetar amostra, fundir, verter e libertar; sistema acoplado arrefecido a ar para amostragem segura
Recursos de segurança: design totalmente fechado; exaustão independente; janela de observação de proteção
Funções de proteção: sobretensão, sobrecorrente, burnout e alarmes de sobretemperatura; redundância software/hardware; autoteste
Alimentação: 220V 40A 50Hz
Dimensões (C×L×A): 660×570×655 mm; Peso: 65 kg
Especificações do cadinho de platina: cadinho de fusão 45 g (Pt 95% + Au 5%); cadinho de moldagem 35 g

Accessories list

• 1. Solvente misto anidro 67:33 — 250 g — frasco — Qty 4
• 2. Tetraborato de lítio anidro — 250 g — frasco — Qty 4
• 3. Brometo de amónio — 500 g — frasco — Qty 1
• 4. Cadinho misto para amostras — unidade — Qty 4
• 5. Bastão de vidro para agitação — unidade — Qty 2
• 6. Colher de pesagem — conjunto — Qty 2
• 7. Bandeja branca — unidade — Qty 1
• 8. Pinça para cadinho em aço inoxidável — conjunto — Qty 1
• 9. Termopar — tipo S — unidade — Qty 1
• 10. Haste de carboneto de silício — haste especial em U — conjunto — Qty 1
• 11. Fusível — 4A φ10×38 — unidade — Qty 2
• 12. Fusível — 1A φ10×38 — unidade — Qty 2
• 13. Relé intermédio — unidade — Qty 1
• 14. Interruptor fotoelétrico — unidade — Qty 1
• 15. Botão interruptor de alimentação — unidade — Qty 1
• 16. Suporte de alta temperatura — conjunto — Qty 1
• 17. Instruções de operação — livro — Qty 1
• 18. Relatório de instalação e comissionamento — cópia — Qty 2
• 19. Certificação do produto — cópia — Qty 1
• 20. Lista aleatória — cópia — Qty 1

Technical specifications

• Modelo: LFM-02A
• Temperatura máxima do forno: 1600°C
• Intervalo nominal: 0–1300°C
• Precisão de controlo: ±1°C (termopar tipo S)
• Elemento de aquecimento: haste de carboneto de silício
• Potência máxima: 4,5 kW; Típica 1,0–2,5 kW
• Taxa de aquecimento: ≥65°C/min
• Amplitude/frequência de oscilação: 0–70°; 0,25–1 Hz
• Posições de amostra: 2 (expansível para 3)
• Alimentação: 220V 40A 50Hz
• Dimensões: 660×570×655 mm; Peso: 65 kg
