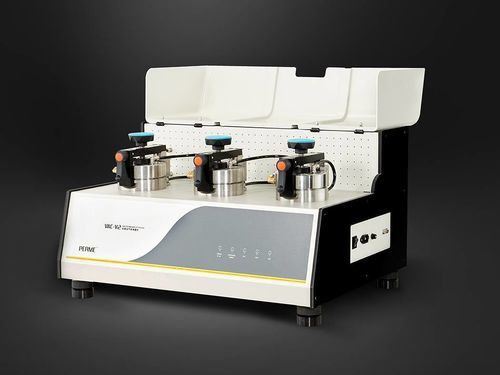

Testador de permeabilidade VAC-V2

de permeabilidade a gazesde taxa de transmissãode taxa de transmissão de oxigênio

Visão geral
O VAC-V2 baseia-se no método de pressão diferencial e é aplicável à determinação da taxa de transmissão de gases, bem como do coeficiente de solubilidade, coeficiente de difusão e coeficiente de permeabilidade de filmes plásticos, filmes compósitos, materiais de alta barreira, chapas e folhas de alumínio.

Características do produto

• Taxa de transmissão de gás, coeficiente de solubilidade, coeficiente de difusão e coeficiente de permeabilidade da amostra podem ser obtidos numa única operação
• Até três amostras distintas ou equivalentes podem ser testadas individualmente com resultados independentes numa única operação
• Ampla faixa e controlo de temperatura e humidade de alta precisão para cumprir várias condições de ensaio
• Dois modos de ensaio: modo proporcional e modo padrão
• A faixa de ensaio pode ser alargada para avaliar materiais com alta permeabilidade
• A função de ajuste de dados permite obter resultados fiáveis mesmo em condições extremas e a qualquer temperatura
• O equipamento pode ser personalizado para testar gases venenosos, inflamáveis e explosivos (requer personalização)
• Controlado por computador com processo de ensaio automático
• Filme de referência para calibração rápida e garantia de dados de ensaio precisos e universais
• Porta RS232 padrão para transferência de dados
• Suporta Lystem™ Lab Data Sharing System para gestão unificada de resultados e relatórios

Princípio
A amostra pré-condicionada é montada na célula de difusão de gás formando uma barreira selada entre duas câmaras. A câmara de baixa pressão é evacuada primeiro, seguida da evacuação de toda a célula. O gás é introduzido na câmara de maior pressão para gerar uma diferença de pressão constante; o gás permeia através da amostra para a câmara inferior. A permeabilidade e outras propriedades de barreira são obtidas monitorizando as variações de pressão na câmara inferior.

Normas
ISO 15105-1, ISO 2556, GB/T 1038-2000, ASTM D1434, JIS K7126-1, YBB 00082003

Aplicações

• Aplicações básicas — Filmes: filmes plásticos, filmes compósitos plásticos, filmes compósitos papel-plástico, filmes coextrudados, filmes aluminizados, folhas de alumínio, filmes compósitos de alumínio e materiais semelhantes
• Aplicações básicas — Chapas: plásticos de engenharia, borracha e materiais de construção (ex.: PP, PVC, PVDC)
• Aplicações alargadas — Vários gases: ensaio de permeabilidade para O2, CO2, N2, ar, He
• Aplicações alargadas — Gases inflamáveis/explosivos: ensaio para gases inflamáveis e explosivos (pode requerer personalização)
• Aplicações alargadas — Filmes biodegradáveis: ex.: sacos biodegradáveis à base de amido
• Aplicações alargadas — Materiais aeroespaciais: ensaio de permeabilidade ao hélio para bolsas de gás de aeróstatos
• Aplicações alargadas — Papel e cartão: papel aluminizado para embalagens de cigarros, folhas Tetra Pak, tigelas de papel para noodles instantâneos, copos de papel descartáveis
• Aplicações alargadas — Filmes de tinta, tecido/papel de fibra de vidro, materiais de tubos cosméticos, folhas de borracha: substratos e materiais em chapa usados em revestimentos, têxteis, tubos cosméticos e folhas de borracha

Configurações

• Configuração padrão: instrumento, dispositivo de controlo de temperatura constante, software profissional, cortador de amostras redondo, massa para vácuo, papel de filtro quantitativo rápido e bomba de vácuo importada
• Partes opcionais: lâminas para cortador de amostras, massa para vácuo, óleo para bomba de vácuo, papel de filtro quantitativo rápido
• Nota: 1) Porta de fornecimento de gás: tubo PU Φ6 mm; 2) O cliente deve fornecer a fonte de gás e água destilada

Especificações técnicas

• Faixa de ensaio: 0,05 ~ 50.000 cm3/m2·24h·0,1 MPa (volume padrão); pelo menos 500.000 cm3/m2·24h·0,1 MPa (volume estendido)
• Número de amostras: 3 (resultados independentes)
• Resolução de vácuo: 0,1 Pa
• Grau de vácuo da câmara de ensaio: <20 Pa
• Faixa de temperatura: 5°C ~ 95°C
• Precisão de temperatura: ±0,1°C (padrão)
• Faixa de humidade: 0% RH, 5% RH ~ 90% RH (função de humidificação automática personalizável sob 15°C ~ 40°C)
• Precisão de humidade: ±1% RH
• Tamanho da amostra: Φ97 mm
• Área de ensaio: 38,48 cm2
• Gás de ensaio: O2, N2 e CO2 (gases não incluídos)
• Pressão de ensaio: 10 kPa ~ 200 kPa
• Pressão de fornecimento de gás: 0,4 MPa ~ 0,6 MPa
• Tamanho da porta: Φ6 mm (tubo PU)
• Dimensões do instrumento: 760 mm (C) x 575 mm (L) x 450 mm (A)
• Alimentação: 220 VAC 50 Hz / 120 VAC 60 Hz
• Peso líquido: 88 kg
