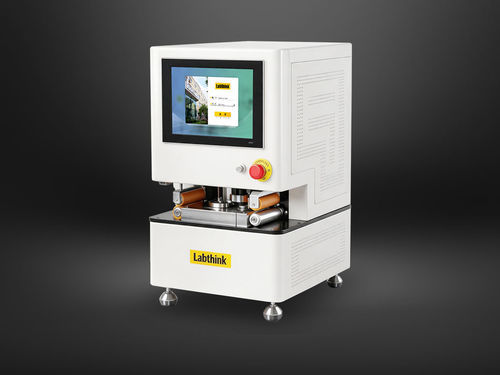

Testador combinado de espessura C910H

de resistência à perfuraçãode permeabilidade ao arde separadores de bateria de íon-lítio

Visão geral O sistema integrado C910H de ensaio de permeabilidade ao ar, resistência à perfuração e espessura utiliza o método volumétrico para ensaio de permeabilidade de gases e princípios mecânicos para medir resistência à perfuração e espessura. É especialmente adequado para medição da permeabilidade ao ar, resistência à perfuração e espessura de separadores de baterias e filmes poliméricos relacionados.

Características do produto
Método totalmente automático e de alta precisão para determinação do volume de ar

• Medição totalmente automática do volume de ar que atravessa a amostra, eliminando o método manual com cilindro deslizante.
• Tecnologia de controle de pressão totalmente automática com precisão de pressão melhor que 0,01 kPa.
• A pressão de ensaio pode ser configurada livre e flexivelmente via software.

Método de medição de espessura por contato

• Equipado com cabeça de medição esférica em carboneto cimentado, com alta resistência ao desgaste.
• Durabilidade de deslizamento superior a 100 milhões de ciclos.
• Sensor com escala de grade linear fotoelétrica transmissiva para leituras precisas.

Método mecânico de medição da resistência à perfuração

• Precisão de força superior à classe 0,5 com alta repetibilidade.
• Sistema de acionamento por servo com fuso de esferas de precisão, ajuste de velocidade contínuo e controlo de velocidade de alta precisão.
• Apreensão pneumática da amostra para força de aperto consistente e economia de tempo.

Medição integrada com alimentação automática de amostras

• Detecção integrada de permeabilidade ao ar, resistência à perfuração e espessura para poupar mão de obra e melhorar a eficiência.
• Função de leitura/varredura que permite identificação e registo automáticos das amostras.
• Duplo posicionamento para reduzir desvios na alimentação das amostras.

Controlo inteligente e desempenho fiável

• Tablet integrado com ecrã tátil 12.1″ com Windows.
• Componentes (sensores, servomotores, pneumática) de marcas internacionais reconhecidas para estabilidade e longa vida útil.
• Monitorização automática da temperatura e humidade ambiente com registo em tempo real das condições de ensaio.
• Ensaios de permeabilidade ao ar admitem múltiplas unidades de visualização (ex. s/100 mL e μm/(Pa·s)).
• Software com gestão de permissões multinível e registo de auditoria opcional.

Princípio do ensaio A permeabilidade ao ar é medida num ambiente controlado (temperatura, humidade e pressão atmosférica normal). O ensaio regista o tempo necessário para que 100 mL de ar permeiem através de uma área de 6.45 cm2 da amostra de separador sob uma pressão aplicada de 1.21 kPa.

Normas de referência ISO 5636; TAPPI T460; GB/T 36363-2018; GB/T 458-2008; GB/T 23227; GB/T 12655.

Aplicação do ensaio (aplicações básicas)

• Permeabilidade ao ar Adequado para ensaios de permeabilidade ao ar de separadores de baterias, filmes respiráveis e diversos produtos poliméricos.
• Espessura Adequado para medição de espessura de separadores de baterias, filmes respiráveis e diversos produtos poliméricos.
• Resistência à perfuração Adequado para medição da resistência à perfuração de separadores de baterias, filmes respiráveis e diversos produtos poliméricos.

Parâmetros técnicos (valores principais)
Modelo: C910H
Faixa de medição — Permeabilidade ao ar (s/100 mL): 30–1500
Faixa de medição — Permeabilidade ao ar (μm/(Pa·s)): 0.1–4
Resolução de volume: 0.001 mL
Precisão de volume: 1% (mL)
Faixa de pressão: 0–2 kPa
Precisão de pressão: 0.01 kPa
Faixa de medição de espessura: 0–2 mm
Resolução de espessura: 0.1 μm
Repetibilidade de espessura: 0.5 μm
Faixa de resistência à perfuração: 0.1–50 N
Resolução de perfuração: 0.001 N
Precisão da força: ±0.5% (leitura)
Velocidade de ensaio: 0–500 mm/min (ajuste inteiro)
Precisão da velocidade: ±0.5% (leitura)
Curso de medição: 0–600 mm
Velocidade de alimentação de amostras: 0–50 mm/s
Área de medição: 1 in² (6.4 cm²)
Tamanho da amostra: 4″ x 40″ (10 cm × 100 cm)
Espessura máxima da amostra: ≤ 80 mil (2 mm)
Diâmetro da cabeça: Φ3 mm (esférico)
Pressão da cabeça: < 0.8 N
Diâmetro interior do dispositivo de perfuração: Φ50 mm
Diâmetro da agulha de perfuração: Φ1 mm
Fonte de ar: ar seco (fornecido pelo utilizador); pressão requerida: 0.5–0.7 MPa (72.5–101.5 PSI)
Tamanho da porta: tubo de poliuretano Φ6 mm
Dimensões (A×L×P): 76 × 45 × 55 cm
Alimentação: 120 VAC ±10% 60 Hz ou 220 VAC ±10% 50 Hz (selecionável)
Peso líquido: 85 kg
Configuração padrão: unidade principal, tablet integrado, software profissional, tubo Φ6 mm
Opcional: compressor de ar; CFR 21 Part 11; requisitos de sistema informático GMP; DataShield (opcional).

Características / especificações técnicas

• Modelo: C910H
• Métodos integrados: volumétrico para permeabilidade ao ar, mecânico para perfuração, por contacto para espessura
• Faixa de permeabilidade: s/100 mL 30–1500; μm/(Pa·s) 0.1–4
• Resolução/precisão de volume: 0.001 mL / 1%
• Faixa/precisão de pressão: 0–2 kPa / 0.01 kPa
• Faixa/resolução/repetibilidade de espessura: 0–2 mm / 0.1 μm / 0.5 μm
• Faixa/resolução/precisão de perfuração: 0.1–50 N / 0.001 N / ±0.5% leitura
