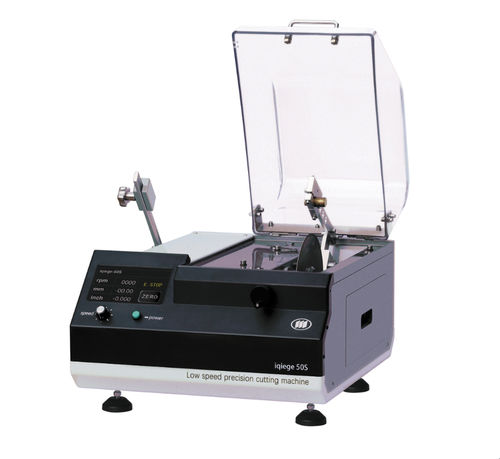

Máquina de corte com faca rotativa iqiege®50S

de discode laboratóriode carga manual

Visão geral
A máquina de corte de precisão baixa velocidade iqiege®50S utiliza controlo por motor DC sem escovas, com estrutura compacta, funcionamento fiável e forte imunidade a interferências. Projetada para cortes precisos em diversos materiais, especialmente cristais sintéticos frágeis e de alto valor. Fornecida com um grampo padrão de fixação simples e cinco dispositivos específicos para posicionamento angular otimizado. Um interruptor de limite permite operação não assistida; o fuso apresenta alta precisão de rotação, ampla faixa de regulação de velocidade e ajuste fino do avanço horizontal. Plataforma de corte opcional disponível para corte por empurrão.

Principais parâmetros técnicos
Capacidade máxima de corte: Ø50 mm
Velocidade do fuso: 150–2.000 rpm (regulação contínua)
Binário nominal: 5,8 N·m
Potência de corte do fuso: 0,12 kW
Precisão de deslocamento eixo X: 0,01 mm
Curso do eixo X: 40 mm
Disco de corte: Ø ext. 127–177 mm (máx. 200 mm); Ø int. 12,7 ou 25,4 mm; diâmetro do colar do disco: 50 mm
Pressão de corte: carga da alavanca 0–700 g
Método de corte: corte por impacto com parada automática ao concluir
Capacidade do reservatório de água: 1 L
Alimentação: 220 V (110 V opcional)
Dimensões: 595 × 630 × 535 mm
Peso líquido: 45 kg
Acessórios opcionais: plataforma de corte

Diagrama esquemático da fixação
O diagrama esquemático das fixações está disponível na página do produto como referência, mostrando o grampo padrão (fixação simples) e os cinco dispositivos especializados para o posicionamento das peças.

Características / especificações técnicas

• Acionamento e controlo: controlo por motor DC sem escovas para corte de precisão a baixa velocidade com boa imunidade a interferências.
• Aplicações: adequado para corte preciso de diversos materiais, especialmente cristais sintéticos frágeis.
• Configuração de fixações: 1 grampo padrão (fixação simples) + 5 dispositivos especializados para posicionamento angular.
• Funções de automação: interruptor de limite para corte sem assistência; paragem automática ao terminar o corte.
• Desempenho do fuso: alta precisão de rotação, regulação contínua de velocidade (150–2.000 rpm) e ajuste fino do avanço horizontal.
• Compatibilidade de disco: Ø ext. 127–177 mm (máx. 200 mm); Ø int. 12,7 ou 25,4 mm; colar do disco Ø50 mm.
• Avanço e pressão: curso X 40 mm com precisão 0,01 mm; pressão de corte carga da alavanca 0–700 g.
• Estrutura e dimensões: 595 × 630 × 535 mm, peso líquido 45 kg; reservatório de água 1 L.
• Opções de alimentação: 220 V padrão (110 V sob pedido).
• Acessório opcional: plataforma de corte para corte por empurrão.
