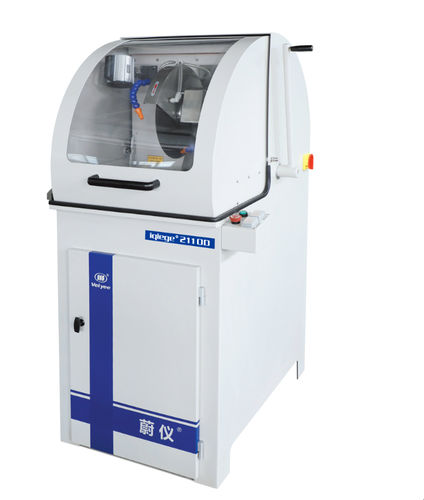

Máquina de corte com faca rotativa iqiege® 2110D

para metaisde tubospara metalografia

I. Visão geral
O iqiege® 2110D é uma grande máquina de corte metalográfico vertical projetada segundo princípios de segurança e proteção ambiental. Destina-se ao corte de corpos de prova de metais, rochas, cerâmicas e outros materiais não metálicos para preparação de amostras em análises metalográficas e petrográficas. A máquina integra sistemas de corte, arrefecimento, iluminação e limpeza/remoção de cavacos, sendo apropriada para preparação de amostras em laboratório.

II. Estrutura
O equipamento é composto por sistema de corte, sistema de arrefecimento, sistema de iluminação e sistema de limpeza/remoção de cavacos. A parte superior é fechada por um invólucro protetor articulado com uma grande janela de observação e iluminação de alta intensidade para monitorar o processo de corte. Uma alavanca de corte oscilante manual (lado direito) facilita o manuseio de peças grandes. A bancada ranurada em ferro fundido, em conjunto com um torno, fixa peças de geometria irregular. O reservatório de fluido de corte está alojado na base e inclui uma peneira filtrante para recolha de cavacos. As proteções incluem um interruptor de segurança tipo pórtico e um invólucro antideflagrante.

III. Principais especificações técnicas
Alimentação: Trifásica 380V/50Hz
Disco de corte: Φ350×2,5×32 mm
Velocidade de rotação: 2.300 rpm
Dimensões da bancada: 400 mm × 320 mm
Diâmetro máximo de corte: Φ110 mm
Potência de entrada: 4,4 kW
Potência do motor de corte: 4 kW
Dimensões externas (L×P×A): 1050 mm × 1050 mm × 1660 mm
Peso líquido: 400 kg

Características / especificações técnicas

• Modelo: iqiege® 2110D
• Aplicação: Corte de corpos de prova de metais, rochas, cerâmicas e outros materiais não metálicos para análises metalográficas e petrográficas
• Tamanho do disco de corte: Φ350×2,5×32 mm
• Diâmetro máximo de corte: Φ110 mm
• Velocidade de rotação: 2.300 rpm
• Potência de entrada: 4,4 kW; Potência do motor de corte: 4 kW
• Dimensões da bancada: 400 mm × 320 mm
• Dimensões externas (L×P×A): 1050 mm × 1050 mm × 1660 mm
• Peso líquido: 400 kg
• Estrutura: Carcaça em ferro fundido para suporte estável
• Segurança: Interruptor de segurança tipo pórtico e invólucro antideflagrante
• Arrefecimento e remoção de cavacos: Reservatório com peneira, separador magnético e fluido de corte dedicado
• Operação: Mecanismo de corte por braço oscilante manual com alavanca no lado direito
• Observação e iluminação: Grande janela de observação e iluminação de alta intensidade
• Bancada: Bancada ranurada em ferro fundido com torno para peças irregulares
