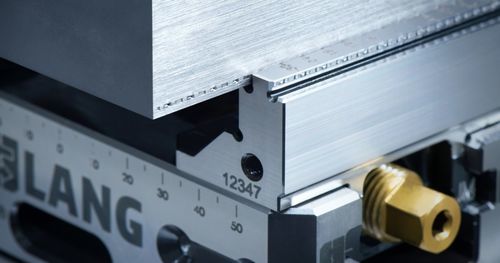

Morsa de 5 eixos Makro•Grip®

para máquina-ferramentapara máquina-ferramenta de 5 eixospara fresadora

Fixação de peças brutas Makro•Grip®
Potência de retenção compacta e incomparável para a usinagem de 5 eixos de peças em bruto e inacabadas
A pré-fixação externa possibilita segurar uma peça de trabalho no morsa de 5 eixos Makro•Grip® com baixa pressão de fixação de forma segura para o processo. A deformação e a distorção do material durante a fixação e a liberação são, portanto, excluídas e o desgaste do dispositivo de fixação é reduzido ao mínimo.
Seu design compacto e as altas forças de retenção devido à fixação por ajuste de forma fazem da morsa de 5 eixos o dispositivo de fixação de trabalho ideal na usinagem de 5 eixos de peças brutas.

Tecnologia de Estampagem Makro•Grip®
"O Original" - a Tecnologia de Estampagem da LANG Technik
Tecnologia de estampagem
A tecnologia de estampagem foi inventada pela LANG há quase 20 anos e pode ser considerada o coração do sistema de fixação Makro•Grip®. Ela garante as mais altas forças de retenção e a acessibilidade ideal na usinagem de 5 eixos de peças brutas. A pré-estampagem de peças brutas favorece uma variedade de fatores que têm um efeito positivo sobre a confiabilidade do processo e a produção econômica, razão pela qual a tecnologia Makro•Grip® é considerada a referência em termos de fixação de trabalho atual. Durante o processo de pré-estampagem, as peças de trabalho são preparadas com um contorno definido em uma unidade de estampagem externa sob alta pressão, o que gera um ajuste de forma entre as mordentes da morsa de 5 eixos Makro•Grip® e o contorno da estampagem ao fixar a peça de trabalho. Como a pré-estampagem é realizada externamente, não é necessário gastar nenhuma capacidade adicional da máquina para preparar a peça de trabalho. O processo leva apenas cerca de 5 segundos, mas esses 5 segundos mudarão para sempre seus processos de fabricação e a maneira como você fixa suas peças de trabalho.
Por que pré-estampar um blank de peça de trabalho?
As morsas convencionais penetram na peça bruta com altas forças, expondo a morsa e a peça a altas tensões. No entanto, a tecnologia Makro•Grip® usa uma abordagem diferente. Ao pré-estampar a peça bruta com até 20 toneladas de pressão e prepará-la com um contorno definido, as forças já são aplicadas antes do processo de fixação propriamente dito. Depois de preparada com o contorno (entalhes truncados em forma de pirâmide), o morsa Makro•Grip® 5-Axis pode fixar a peça de trabalho por ajuste de forma, de maneira absolutamente suave e segura, com baixa pressão de fixação - sempre com os mesmos mordentes de fixação, independentemente do material e da dureza. Devido à baixa pressão de fixação, a distorção da peça de trabalho e o desgaste da morsa podem ser praticamente descartados. Mesmo com material de alta resistência, é garantida uma qualidade de fixação sempre consistente, o que é crucial para alcançar a qualidade desejada da peça usinada.

Mais informações podem ser encontradas em nosso catálogo a partir da página 92 ou
online em https://lang-technik.de/pt-br/solucoes/morsas/makro-grip-technology
