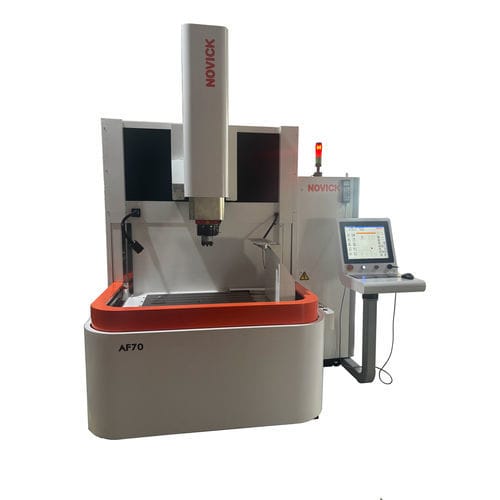

Máquina de eletroerosão por penetração AF70

CNCde alta precisãode alta velocidade

Descrição do produto
A série AF(A) de máquinas EDM de conformação por imersão CNC de precisão AF70(A) é uma geração aprimorada que combina um sistema operativo gráfico com melhorias elétricas e mecânicas. Essas alterações aumentam a velocidade de usinagem, reduzem o consumo de eletrodos e melhoram a capacidade de acabamento espelhado. A máquina dispõe de um centro de operação remoto e de um ecrã LCD tátil de 17" para facilitar a interface homem‑máquina. Aplicações típicas: usinagem de alta precisão na indústria de moldes, fabrico de componentes, aeroespacial e materiais especiais.

Categoria
Solução EDM por imersão

Dados técnicos (indicadores principais)
Item | Unidade | AF70(A)
Dimensões totais | mm | 2100×2660×2720
Peso total | kg | 4600
Método de abertura da porta | | Porta batente / Porta elevatória‑deslizante
Dimensões da mesa | mm | 800×600
Distância face Z para mesa | mm | 260–660
Percursos X/Y/Z | mm | 700×400×400
Peso máximo do eletrodo | kg | 100 (opção C‑axis integrado: máx. 15)
Peso máximo da peça | kg | 2000
Tamanho máximo da peça | mm | 1100×700×450
Velocidade manual eixos X/Y/Z | m/min | 4 velocidades ajustáveis, até 4
Compensação de passo por software X/Y/Z | mm | 5
Tipo de guias X/Y/Z | | Guia linear de roletes
Ângulo mínimo de imersão / resolução | μm | 30 (imersão mín.) / resolução 1 μm (dependente da configuração)
Sistema de controlo | | Baseado em PC industrial, Windows 10
Disco eletrónico | | SSD > 32 GB
Métodos de entrada | | MDI, USB, LAN
Monitor | | Ecrã tátil LCD 17"
Eixos de controlo | | X/Y/Z/C
Interpolação | | Linear / Arco circular
Tipo/modos de translação | | Translação automática / servo ; Círculo / Quadrado / Vetor / Polígono
Alimentação padrão | | 3×380V 50/60Hz 10 KVA
Corrente máxima de usinagem | A | 50 (opcional 100 A)
Capacidade de armazenamento condições | | 1000 conjuntos
Velocidade máxima de usinagem | m³/min | 380±10% (50 A) / 550±10% (100 A)
Rugosidade ótima | μm | Ra ≤ 0.1 (eletrodo cobre vermelho, área máx. do eletrodo 300 mm², material peça S136 aço espelho)

Acessórios opcionais

• Módulo de expansão de corrente: 100 A
• Sistema servo AC: Panasonic
• C‑axis integrado (peso máx. eletrodo 15 kg)
• Encoder óptico linear HEIDENHAIN 0,25 μm (requer opção servo)
• Dispositivo de troca de eletrodos AEC: AF70 — torre de 5 ferramentas
• Personalização: configuração, desempenho, funcionalidades especiais, cores

Principais características / especificações

• EDM por imersão CNC de precisão para moldes, componentes, aeroespacial e materiais especiais
• Controlo baseado em PC industrial (Windows 10), SSD >32 GB, entradas MDI/USB/LAN
• Ecrã tátil 17" e centro de operação remoto com teclas de função
• Percursos X/Y/Z: 700×400×400 mm; mesa 800×600 mm; peça máx. 1100×700×450 mm; peso máx. 2000 kg
• Peso máx. do eletrodo 100 kg (opção C‑axis: 15 kg)
• Alimentação padrão 3×380V 50/60Hz 10 KVA; corrente de usinagem 50 A (100 A opcional); armazenamento para 1000 condições
• Opções de alta precisão: encoders lineares e sistemas servo para melhorar a precisão e o acabamento superficial
