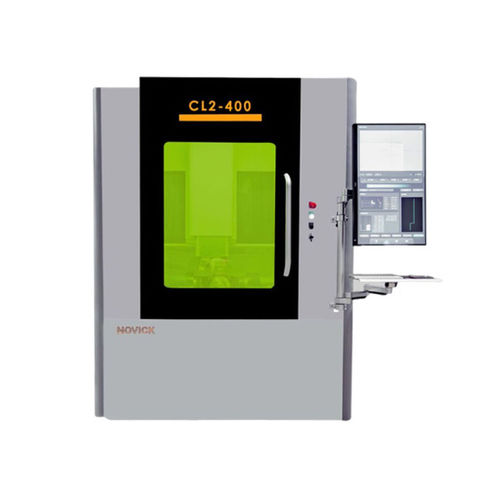

Máquina de corte e gravação a laser CL2-400

a laser de fibrapara madeiraCNC

Visão geral do produto
A máquina de processamento a laser CNC de precisão CL2-400 é a segunda geração de máquina profissional para usinagem de ferramentas PCD. Corta de forma eficiente e precisa ferramentas PCD de alta dureza, alta resistência ao desgaste e alta condutividade térmica. Indicada para usinagem de ferramentas PCD em ferramentaria automotiva e indústrias de trabalho de madeira. O sistema de controle por ligação de cinco eixos e o laser de fibra desenvolvido internamente permitem cortes em qualquer ângulo e formas complexas. A máquina inclui proteção totalmente fechada, recolha de pó e operação simples e segura.

Categoria
Série de máquinas a laser

Palavras-chave

• Láser
• Máquina laser de ferramentas 5 eixos
• Máquina laser 5 eixos

Parâmetros da máquina (tabela)
Parâmetros da máquina | Unidade | CL2-400
Dimensões totais (incluindo quadro elétrico) | mm | 1700 X 1800 X 2290
Peso total da máquina (incluindo quadro elétrico) | kg | 3500
Curso eixos X, Y, Z | mm | 300 × 400 × 300
Ângulo de rotação do eixo A | | -210°/ 40°
Ângulo de rotação do eixo B | | ±360°
Tipo de laser | | laser de fibra
Potência do laser | W | 100
Gás de suporte | | Ar comprimido
Modo de usinagem | | corte por varredura
Peso máximo da ferramenta | kg | 30
Tamanho máximo da ferramenta, largura de usinagem | mm | ø280 × 300
Mandril da ferramenta | | Pinça reta D32; faixa de aperto ø3 × 32 mm
Alimentação padrão | | AC3x380V
Corrente plena carga | A | 10
Precisão de posicionamento bidirecional eixos X, Y, Z | mm | ±0.003
Precisão de repetição unidirecional eixos X, Y, Z | mm | ±0.001

Características / especificações técnicas

• Modelo: CL2-400
• Controle por ligação de cinco eixos que permite corte em qualquer ângulo e forma
• Laser de fibra; potência 100 W
• Modo de usinagem: corte por varredura
• Volume de trabalho (X×Y×Z): 300 × 400 × 300 mm
• Diâmetro × comprimento máximo da ferramenta (largura de usinagem): ø280 × 300 mm
• Peso máximo da ferramenta: 30 kg
• Mandril: pinça reta D32, faixa de aperto ø3 × 32 mm
• Dimensões totais (incluindo quadro elétrico): 1700 × 1800 × 2290 mm
• Peso total da máquina (incluindo quadro elétrico): 3500 kg
• Rotação eixo B: ±360°; Rotação eixo A: -210° / 40°
• Precisão de posicionamento (bidirecional): ±0.003 mm; precisão de repetição unidirecional: ±0.001 mm
• Gás de suporte: ar comprimido
• Alimentação padrão: AC 3x380V; corrente plena carga: 10 A
• Segurança: proteção totalmente fechada, recolha de pó; operação simples e conformidade ambiental
