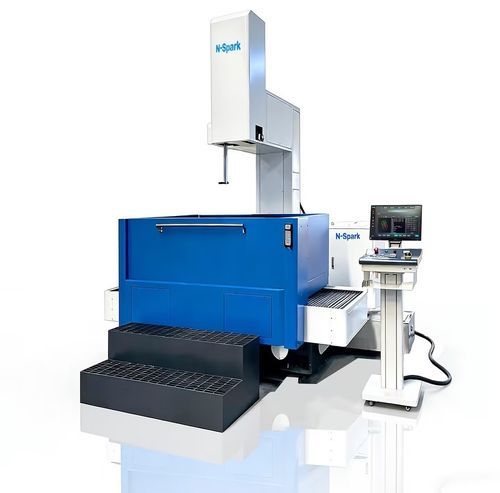

Máquina de eletroerosão a fio AR2 Pro-1600

para peças grandes3D

Visão geral
A N-Spark AR2 Pro-1600 é uma máquina de eletroerosão por fio com cinco eixos, concebida para aplicações de produção industrial. Apoiada pelos procedimentos de garantia de qualidade da Andekejian, integra controlo cinco eixos, programação Novick CAM 2026 e uma plataforma Industrial PC para trabalhos em peças de grande formato.

Categoria

• Série N-Spark Wire EDM AR2 Pro

Especificações técnicas (dados principais)

• Modelo: AR2 Pro-1600
• Dimensões totais (mm): 3400 × 2900 × 2250
• Peso total (kg): 4500
• Dimensões da bancada (mm): 1600 × 1200
• Cursa XY (mm): 1600 × 1200
• Cursa eixo UV (mm): 56 × 56
• Cursa eixo Z (mm): 400
• Taper máximo de corte: ±6°/80 mm (opcional ±12°/80 mm)
• Espessura máxima de corte (mm): 500 (opcional 800 / 1000)
• Dimensões do tanque de fluido (mm): 2000 × 1600
• Peso máximo da peça (kg): 2500
• Tamanho máximo da peça (mm): 2000 × 1600 × 500
• Alimentação padrão: AC 3×380 V, 50 Hz, 1.5 kVA
• Corrente máxima de usinagem: 15 A
• Velocidade máxima de processamento: 300 mm²/min
• Rugosidade superficial ideal: Ra < 0.8 μm
• Eixos de controlo: Cinco eixos
• Programação: Novick CAM 2026
• Configuração: Industrial PC / SSD / monitor LCD colorido / transferência USB

Notas

• Teclas e funções: apresentação de coordenadas XYUV; seleção e movimento de eixos; velocidade de movimento e modo passo-a-passo; bomba on/off; alimentação de fio; iniciar/parar/pausa; homing de eixos; deteção de borda de fio e centralização; anulação para zero dos eixos; retorno ao ponto médio.

Características / especificações técnicas

• Máquina 5 eixos para peças de grande formato
• Bancada: 1600 × 1200 mm; curso XY: 1600 × 1200 mm
• Curso Z: 400 mm; curso UV: 56 × 56 mm
• Espessura máx. de corte: 500 mm (opções 800 / 1000 mm); taper ±6°/80 mm (opcional ±12°/80 mm)
• Peso máx. peça: 2500 kg; dimensões máx. peça: 2000 × 1600 × 500 mm
• Elétrico: AC 3×380 V, 50 Hz, 1.5 kVA; corrente máx. 15 A
• Desempenho: até 300 mm²/min; acabamento Ra < 0.8 μm
• Controlo e software: Industrial PC, SSD, monitor LCD colorido, USB; programação Novick CAM 2026
