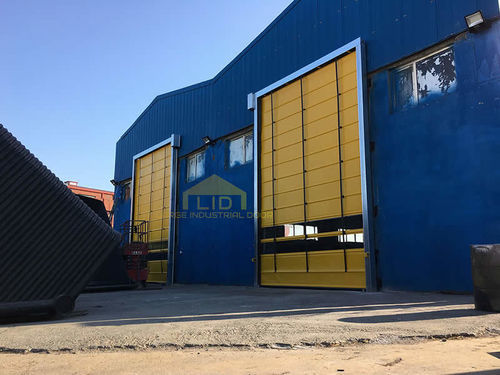

Porta de enrolar HSR100

de PVCpara ambiente internopara ponte rolante

Visão geral
Portas enroláveis em lona PVC de alta velocidade são portas compactas de abertura vertical projetadas para agilizar o fluxo de tráfego e reduzir a troca de ar em ambientes industriais e logísticos. Detectam objetos metálicos (veículos) por sensores e operam automaticamente, garantindo visibilidade através de janelas e segurança por meio de uma cortina fotocélula que para e levanta a porta se um obstáculo for detectado.

Aplicações
Normalmente instaladas em corredores internos para empilhadores, passagens de armazém e áreas de produção. Podem ser instaladas em fachadas exteriores quando as exigências de segurança o permitem.

Características

• Funcionamento contínuo de alta velocidade para uso intensivo diário
• Módulo de fecho automático
• Cortina fotocélula que para e levanta a porta ao detetar um obstáculo
• Integração com painéis de controlo, detetores de laço, controlo de acesso por cartão, radar de movimento e módulos de contacto seco
• Janelas de visualização para melhorar a visibilidade e reduzir colisões

Equipamento padrão

• Lona (cortina de tecido)
• Motor
• Placa de controlo (EP500)
• Guias laterais
• Mecanismo superior de enrolamento

Prazo de produção
Aproximadamente 10 dias para uma unidade, dependendo da carga de trabalho.

Preço
Produto feito à medida; o preço depende das dimensões, condições do projeto e opções selecionadas.

Desenho técnico e galeria
Desenhos técnicos, renders e galeria de fotos disponíveis como referência para instalação e opções visuais.

Tabela de especificações
TÊXTIL
Marca: Mehler Texnologies
Peso: 900 g/m²
Resistência à tração: 4000 N/50 mm
Resistência térmica: -40 °C / +70 °C
Resistência ao fogo: ISO 3795 <100 mm/min

Motor
Potência: 0,37–1,1 kW; 1500 RPM; IE2; 230/400V; 50Hz; IP55; 3 fases
Redutor: DS050 İ:15
Travão: ENR02 220V refrigerado + manual

Unidade de controlo
EP500 com ecrã LCD

Resistência ao vento
Até 80 km/h

Partes metálicas
Aço galvanizado

Eixo
Extrusão em alumínio

Cores e opções
Várias cores disponíveis. Acessórios opcionais: fotocélula no cortinado, comando remoto, detetor de laço, buzzer, radar, integração de controlo de acesso por cartão.

Especificações técnicas

• Tipo de produto: porta enrolável em lona PVC de alta velocidade
• Modelo: HSR100 (exemplo mostrado nos meios)
• Marca do tecido: Mehler Texnologies, 900 g/m²
• Resistência à tração do tecido: 4000 N/50 mm
• Temperatura de funcionamento: -40 °C a +70 °C
• Resistência ao fogo: ISO 3795 <100 mm/min
• Potência do motor: 0,37–1,1 kW; 1500 RPM; IE2; 230/400V; 50Hz; IP55; 3 fases
• Redutor: DS050 İ:15
• Travão: ENR02 220V refrigerado + manual
• Unidade de controlo: EP500 com LCD
• Resistência ao vento: até 80 km/h
• Componentes metálicos: aço galvanizado
• Eixo: extrusão em alumínio
• Fornecimento padrão: cortina, motor, placa de controlo, guias laterais, mecanismo superior
• Opções: fotocélula no cortinado, comando remoto, detetor de laço, buzzer, radar, controlo de acesso
• Prazo: ~10 dias para uma unidade (sujeito à carga de trabalho)
