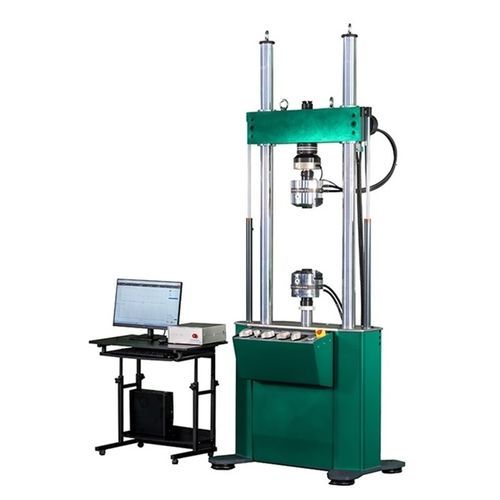

Máquina de ensaio dinâmica PWS series

de compressãode tensãode pressão

Aplicação: A máquina de teste universal dinâmica e estática servo-hidráulica PWS é composta por uma unidade principal, uma estação de bomba servo de pressão constante, um controlador dinâmico, computadores e software, sistemas de tubulação e muito mais. É adequada para testes de desempenho dinâmico, fadiga e desempenho mecânico estático de vários materiais, componentes estruturais e montagens. Pode realizar testes de tração, compressão, fadiga dinâmica de baixo ciclo, fadiga programada, mecânica de fratura, bem como testes de deformação constante estática, controle de carga constante e vários testes de desempenho mecânico. Com os acessórios apropriados, pode conduzir a propagação de trincas por fadiga, simular condições reais de trabalho e realizar testes de desempenho mecânico em altas e baixas temperaturas. A série PWS é ideal para testes dinâmicos em aeroespacial, aviação, transporte, metalurgia, institutos de pesquisa científica e universidades. Características: - A máquina de teste é uma máquina de carga axial de eixo único, com um atuador instalado para baixo. - Equipado com acessórios hidráulicos, pode realizar testes de tração, compressão, fadiga e outros testes em amostras de materiais padrão. - Vem com um sistema de alarme de segurança abrangente, permitindo operação sem supervisão durante os testes. - Proteção de software: proteção de limite superior e inferior pode ser definida para carga e deslocamento. Se excedido, a unidade principal para para garantir a segurança. - Proteção de hardware: perda de fase do motor, sobrecorrente do motor, intertravamento de temperatura do óleo, bloqueio do filtro, parada de emergência. O sistema alertará ou desligará automaticamente se qualquer proteção for acionada. Especificação: - Força máxima de teste estático: ±50 / 100 / 200 / 300kN - Força máxima de teste dinâmico: ±50 / 100 / 200 / 300kN - Faixa de medição de força de teste: 2-100%FS - Precisão de medição estática de carga: ≤±0.5% do valor indicado - Precisão de medição dinâmica de carga: ≤±1.0% do valor indicado - Curso de deslocamento do atuador: ±75mm (personalizável) - Precisão de medição de deslocamento: ±0.5%FS - Faixa de frequência de teste: 0.01-60Hz - Coaxialidade: Melhor que 5% - Espaço entre colunas: 500mm (personalizável) - Espaço de teste vertical: 1000mm (personalizável) - Principais formas de onda de teste: onda senoidal, onda triangular, onda quadrada, onda de serra, meia onda senoidal, meia onda triangular, etc. Esta máquina inclui principalmente: unidade principal, unidade de controle, grampo dinâmico, computador, impressora, placa de compressão e software. Painel de controle: Sistema de controle e software de computador: - Suporta o módulo de controle central de loop fechado multicanal. - Unidade de condicionamento de sinal com três sensores (força, deslocamento, deformação). - O software experimental é intuitivo e altamente legível. O software pode ser editado e analisado. Controlador servo: - Suporta módulos de controle com múltiplos loops fechados. - Unidade de condicionamento de sinal com três sensores (força, deslocamento, deformação). - Unidade de acionamento de válvula servo secundária. - Módulo de controle: função de controle de loop fechado, coleta sinais para controle de loop fechado totalmente digital, frequência de controle de loop fechado 10kHz. - Unidade de acionamento de válvula servo: controla a válvula servo de bico. - Faixa de frequência do gerador de formas de onda: 0.001-100Hz, resolução de frequência: 0.001Hz. - Forma de onda de controle: senoidal, triangular, quadrada, de serra, meia senoidal, meia triangular, aleatória e formas de onda de entrada externa. - Método de controle: controle de loop fechado de força, deslocamento e deformação, com troca suave entre os modos. - Funções de calibração e reset de sensores. - Monitoramento completo da estação hidráulica: monitora a temperatura do óleo, pressão, etc. Grampo dinâmico hidráulico: O grampo dinâmico usa óleo de alta pressão para empurrar e prender rigidamente a amostra. Adequado para hastes redondas, materiais planos, etc. Após a fixação, pode suportar testes de tensão e compressão em toda a faixa de carga. O método de conexão pode ser personalizado para fácil substituição. Conjunto de anel de centragem: Configurado para ajuste fino da coaxialidade do equipamento. Após ajuste grosso, equipado com um instrumento coaxial e sistema de detecção para guiar e ajustar, atendendo ao requisito de coaxialidade ≤ 5%. Estação hidráulica servo: - Óleo fornecido por uma estação de bomba centralizada. O óleo hidráulico é conduzido ao atuador servo através de tubulação, depois conectado através de um distribuidor de óleo e mangueira de alta pressão. - Estação hidráulica servo: precisão 3μm, faixa de temperatura: temperatura ambiente ~ 55°C; fonte de alimentação 3P ~ 380V, 50Hz; grupo motor da bomba de óleo com dispositivo de redução de vibração para reduzir vibrações e ruído. - Sistema de filtração: filtração de três estágios, precisão mais alta 3μ, com alarme de bloqueio de filtro de óleo. - Tanque de óleo servo: totalmente fechado, com medição de temperatura, filtração de ar, exibição de nível de óleo e proteção de alarme/desligamento para sobretemperatura, baixo nível de líquido, bloqueio de filtro, pressão, etc. - Controlador de fonte de óleo com tela sensível ao toque exibe parâmetros do sistema (temperatura do óleo, pressão, nível de líquido, etc.). Chiller de água a ar (opcional): Usado para resfriar a temperatura do óleo da estação hidráulica. O compressor fornece resfriamento ativo, temperatura de saída de água controlável e bom efeito de resfriamento. - Força máxima de teste estático: ±50 / 100 / 200 / 300kN - Força máxima de teste dinâmico: ±50 / 100 / 200 / 300kN - Faixa de medição de força de teste: 2-100%FS - Precisão de medição estática de carga: ≤±0.5% do valor indicado - Precisão de medição dinâmica de carga: ≤±1.0% do valor indicado - Curso de deslocamento do atuador: ±75mm (personalizável) - Precisão de medição de deslocamento: ±0.5%FS - Faixa de frequência de teste: 0.01-60Hz - Coaxialidade: Melhor que 5% - Espaço entre colunas: 500mm (personalizável) - Espaço de teste vertical: 1000mm (personalizável) - Principais formas de onda de teste: senoidal, triangular, quadrada, de serra, meia senoidal, meia triangular, etc.
