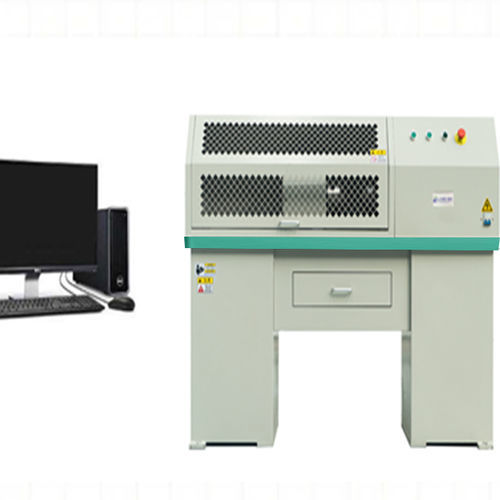

Máquina de ensaio de torção TE14100

de torquede calibraçãode qualidade

Este é um instrumento de teste perfeito que é adequado para a seção de teste de qualidade de projetos, universidades e faculdades, instituições de pesquisa e empresas industriais e de mineração. O sistema de carregamento desta máquina, controlado por computador, gira a carga através de um motor servo alternado e um redutor de engrenagem cíclica. A detecção de torque e ângulo de torção utiliza o sensor de torque de alta precisão e um codificador fotoelétrico; o computador exibe dinamicamente a curva do ângulo de torção de teste e torque, taxa de carregamento, pico de potência, etc. Características: - Adotando uma estrutura horizontal, a estrutura principal adota uma estrutura de fundição de estrutura. O dispositivo de fixação e o eixo de transmissão principal são temperados com aço estrutural de liga de alta qualidade, que é tratado com têmpera para garantir sua vida útil. Diferentes dispositivos de fixação podem ser substituídos de acordo com os espécimes. - Acionado por um sistema de controle servo AC totalmente digital. As características de ampla faixa de ajuste de velocidade, carregamento uniforme e estável e controle preciso. - Uso de um redutor de pinhão ciclóide planetário para transmissão, o espaço lateral pode ser ajustado manualmente dentro de uma faixa de 0 mm a 500 mm. - A máquina usa um codificador fotoelétrico para coletar o ângulo de torção da peça de teste. O sensor de torque coleta o torque T da amostra. A tela do computador exibe o torque T e o ângulo de torção da amostra, a curva de torque T - ângulo de torção e a curva de torque T-tempo, etc. O sistema pode definir o ângulo de torção, o torque T, controlar a operação e o desligamento do sistema. - Os computadores coletam dados em tempo real, processam dados e fornecem funções como armazenamento de dados, recuperação, estatísticas, impressão. Exibição em tempo real, desenho de curva (torque T - ângulo de torção), curva de torque T-tempo. O relatório de teste é emitido em formato Word ou Excel. O processo experimental pode ser simulado e reproduzido. Várias curvas experimentais podem ser empilhadas e comparadas, e impressas. Pode ser zerado e calibrado digitalmente. Especificação: - Modelo: TE14100 - Torque máximo: 10000 Nm - Faixa de teste: 400 ~ 10000 Nm - Erro relativo de torque: ≤±1% - Faixa de medição de torque de teste: 4%~100%FS - Resolução do ângulo de torção: 0,01° - Velocidade de carregamento: 0,05~720°/min (configurações arbitrárias) - Método de conexão de fixação de amostra: Conexão de flange (posicionamento do eixo de pino) - Distância máxima entre dois mandris: 500 mm - Fonte de alimentação: AC380V 50Hz - Potência do motor principal: 3KW - Acessórios padrão: Sistema de controle servo, Cartão de aquisição e processamento de dados digitais, Sensor de torque de 10000Nm, Alavancas padrão para calibração, Flange de posicionamento de amostra, Um computador Lenovo, Uma impressora, Um conjunto de software dedicado
