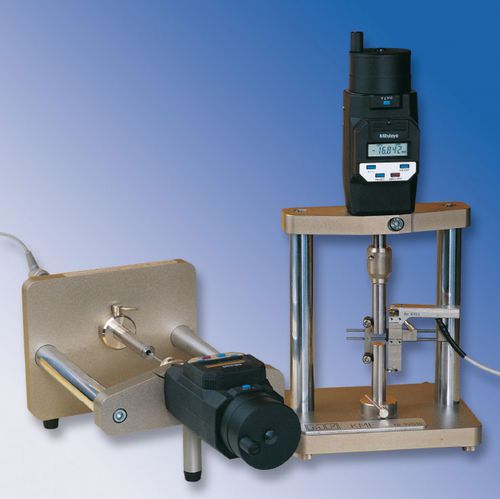

Calibrador para extensômetro KMF 3

universalindustrial

O KMF 3 é um instrumento económico e universal para verificar uma grande variedade de extensómetros e para ajustar o ganho dos seus amplificadores de medição. O KMF 3 é um instrumento económico e universal para a verificação de uma grande variedade de extensómetros e para o ajuste do ganho dos seus amplificadores de medição. Um teste de linearidade de extensómetros só é possível dentro da precisão do sistema do KMF 3. Para verificações de linearidade de extensómetros com a classe de precisão entre 0,2 e 1 é necessário o calibrador KMF 100 (de acordo com a norma europeia EN ISO 9513). Na posição horizontal do KMF 3, até mesmo transdutores indutivos (por exemplo, LVDTs) podem ser fixados através da placa de base para teste. O seu baixo peso e a sua construção prática tornam-no altamente adequado para trabalhos de campo. Numa estrutura estável é fixado um micrómetro digital com um eixo não rotativo com um curso de 50 mm. O micrómetro pode ser colocado a zero em qualquer posição desejada. O eixo é alargado com uma cavilha de medição (Ø 12 mm). No interior da estrutura, é possível fixar um extensómetro ou um transdutor indutivo para testes. Em vez da cavilha de medição superior, podem ser fixados suportes com placa de carboneto de tungsténio para cabeças de calibre e suportes roscados (M4 x 0,5). Os suportes da base do instrumento podem ser trocados de modo a que possa ser selecionado um suporte de 3 ou 4 pontos. Todas as peças são feitas de materiais resistentes à corrosão (colunas cromadas, alumínio revestido e aço inoxidável). Com o micrómetro digital Mitutoyo 164 - 161 está disponível um interface de dados para a impressora DP - 1DX.
